ستونها در کروماتوگرافی گازی (GC) نقش اساسی در جداسازی ترکیبات مختلف نمونه دارند. انواع مختلفی از ستونهای GC وجود دارد که هر کدام ویژگیهای خاص خود را دارند. ستونها به صورت کلی به دو دستهی زیر میشوند:
- ستونهای پرشده (Packed Column)
- ستونهای موئین (Capillary Column)
که در ادامه به تفضیل در مورد هرکدام صحبت کرده و در آخر مزایا و معایب هر یک را بیان میکنیم.
ستونهای پرشده (Packed Column)
ستونهای Packed معمولا از جنس فولاد ضد زنگ هستند که با یک فاز ساکن پر شدهاند. فاز متحرک در این دسته از ستونها مابین فضای خالی فاز ساکن عبور میکنند. این دسته از ستونها برای جداسازی ترکیباتی با نقطهی جوش بالا یا مولکولهای بزرگ استفاده میشوند.
ویژگیهای اصلی ستونهای پرشده
- ساختار: ستونهای Packed شامل لولهای با قطر بزرگتر از ستونهای موئین (معمولاً بین 1 تا 4 میلیمتر) هستند که با ذرات کوچک از فاز ساکن پر شدهاند. این ذرات میتوانند از مواد مختلفی مانند سیلیکات، آلومینا یا کربن فعال ساخته شده باشند.
- فاز ساکن (Stationary Phase): فاز ساکن به طور معمول به صورت مایع روی ذرات جامد پوشش داده شده است (مانند یک لوله که روی سطح داخلی آن که رنگ پاشیده شده است). این فاز ساکن میتواند قطبی یا غیرقطبی باشد و انتخاب آن بستگی به نوع تحلیل و ویژگیهای نمونه دارد.
- ویژگیهای جداسازی: ستونهای پرشده (Packed) برای جداسازی ترکیباتی با نقطهی جوش بالا یا ترکیباتی که نیاز به جداسازی بر اساس ویژگیهای فیزیکی و شیمیایی خاص دارند، مناسب هستند.
- کاربردها: ستونهای پرشده معمولاً در آزمایشگاههای آنالیز مواد و صنایع مختلف برای آنالیز ترکیبات پیچیده مانند پلیمرها استفاده میشوند.
ستونهای مویین (Capillary Column)
در کروماتوگرافی گازی ستونهای Capillary به دلیل دقت بالای جداسازی و عملکرد بهتر نسبت به ستونهای Packed، به طور گستردهای استفاده میشوند. ویژگیهای کلیدی این ستونها به شرح زیر است:

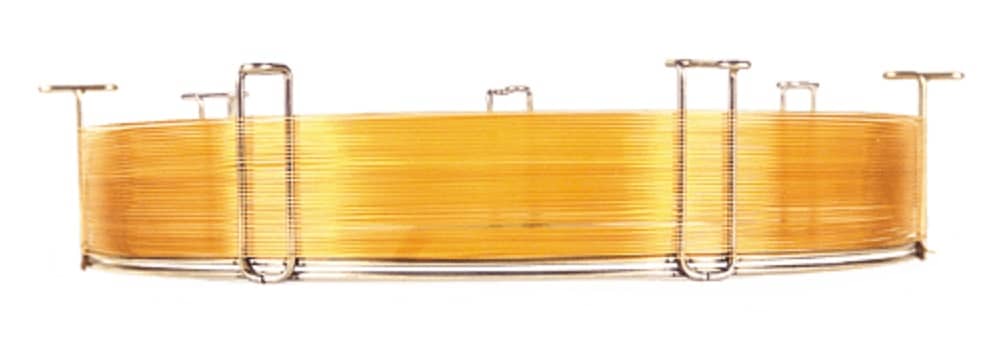

- ساختار: این ستونها از یک لولهی بسیار باریک تشکیل شدهاند و جنس داخلی آنها از سیلیکای ذوبشده (Fused Silica) است. از آنجایی که بافت شیشه بر اثر رولشدن انعطافپذیر نیست، لایهی بیرونی آن را با لایهای از پلیآمید میپوشانند. فاز ساکن که از جنس پلیسیلاکسان (غیر قطبیترین مادهی جهان) است روی سیلیکای ذوبشده در اصطلاح Coat داده شده است. همانطور که در تصویر شمارهی 3 مشاهده میکنید، گروه متیل میتواند توسط گروههای قطبی جایگزین شود. این جایگزینشدن گروههای فنیل، سیانید، فلوئور و هیدروکسیل به ترتیب میتواند سبب قطبیشدن ستون شود. به طور مثال ستون Capillary مدل HP-5 یعنی ستونی که پنج درصد گروههای متیل پلیسیلاکسان آن توسط فنیل جایگزین شده است. قطر داخلی در این نوع ستونها معمولاً بین 0.1 تا 0.53 میلیمتر است و طول آن ها میتواند از 15 تا 120 متر متغیر باشد. بسته به نمونهای که آنالیز میشود از ستونهایی با طول و جنس فاز ساکن مختلف استفاده میشود. روی هر ستون Capillary یک برچسب متصل است که روی آن دیتاهایی از قبیل طول ستون، قطر ستون و قطر فاز ساکن Coatشده را درج میکنند.
- فاز ساکن: فاز ساکن بر روی دیوارهی داخلی لولهی مویین به صورت لایهای نازک از مایع پوشانده شده است. این لایهی نازک (معمولاً چند میکرومتر) به دلیل افزایش نسبت سطح به حجم، امکان جداسازی بسیار دقیقتری را فراهم میآورد.
- ویژگیهای جداسازی: ستونهای مویین به دلیل لایهی نازک فاز ساکن و طول زیاد، دقت بالاتری در جداسازی ترکیبات دارند و ما را قادر میسازند تا تحلیلهای پیچیدهتر و دقیقتری انجام دهیم. این ستونها به طور خاص برای جداسازی ترکیبات با نقطهی جوش پایین یا فرار استفاده میشوند.
- کاربردها: این ستونها در تحلیل مواد شیمیایی با دقت بالا، بررسی آلایندهها، شناسایی مواد در صنایع مختلف و تحقیقات علمی به کار میروند. استفاده از آنها در سیستمهای کروماتوگرافی مدرن به دلیل دقت بالا و توانایی جداسازی بهتر بسیار رایج است.
- انواع ستونهای مویین:
ستونهای موئین انواع مختلفی دارند که در ادامه هرکدام را به طور خلاصه بیان میکنیم.- WCOT: این عنوان کوتاهشدهی عبارت Wall Coated Open Tubular است. در این نوع ستون، فاز ساکن مستقیماً بر روی دیواره داخلی لوله پوشانده شده است.
- SCOT: این عنوان کوتاهشدهی Support Coated Open Tubular است. در این نوع ستون، فاز ساکن بر روی یک Support Coated (به طور معمول پودر سیلیکات) قرار دارد که به دیواره داخلی لوله چسبیده است.
- قیمت ستون GC
در صورت تمایل به خرید یا استعلام موجودی ستون کروماتوگرافی گازی کلیک کنید. در این بخش قادر به انتخاب ستون از تمامی برندها و مدلها هستید.
تفاوت ستونهای Packed و Capillary
در جدول یک مقایسه میان ستونهای Packed و Capillary انجام دادیم. مطالعهی این جدول میتواند یک دید کلی و خوب به شما بدهد.
| موضوع | Packed Column | Capillary Column |
|---|---|---|
| ساختار | این ستونها از لولهای پر شده با فاز ساکن (مثل ذرات سیلیکا) ساخته شدهاند. این ذرات معمولاً اندازههای متفاوتی دارند، مثلا در ستونهای دستگاه HPLC قطر 3.5 و 5 میکرون نشاندهندهی قطر فاز ساکن آنها است که درون ستون به صورت فشرده قرار میگیرند. | این ستونها دارای یک دیوارهی داخلی بسیار نازک هستند و معمولاً از یک لولهی شیشهای یا فلزی با قطر بسیار کم (معمولاً کمتر از 1 میلیمتر) ساخته میشوند. سطح داخلی این لوله با یک لایهی نازک از فاز ساکن پوشانیده (Coat) شده است. |
| کاربرد | این ستونها بیشتر برای کروماتوگرافی مایع (LC) استفاده میشوند و معمولاً برای حجمهای بزرگ از نمونه مناسبتر هستند. | این ستونها معمولاً در کروماتوگرافی گازی (GC) استفاده میشوند و به دلیل قطر بسیار نازک، برای جداسازی دقیق و تحلیلهای پیچیده بسیار مناسب هستند. |
| دقت و تفکیک | این ستونها معمولاً دقت کمتری نسبت به ستونهای Capillary دارند و برای جداسازیهای دقیقتر به کار نمیروند. | این ستونها توانایی تفکیک بالاتری دارند و به دلیل قطر کم و لایهی نازک جاذب، جداسازی دقیقتری انجام میدهند. |
| زمان تحلیل | زمان تحلیل ممکن است بیشتر از ستونهای Capillary باشد، زیرا این ستونها معمولاً حجم بالاتری از نمونه را پردازش میکنند. | به دلیل ساختار خاص و دقت بالا، زمان تحلیل معمولا کوتاهتر و نتایج دقیقتر است. |
معایب استفاده از ستونهای Packed
استفاده از ستونهای Packed در کروماتوگرافی علیرغم مزایای زیاد، معایبی نیز به همراه دارد. برخی از معایب اصلی این نوع ستونها عبارت است از:
- کاهش دقت و تفکیک
ستونهای Packed به دلیل اندازه و توزیع نامنظم ذرات فاز ساکن، ممکن است دقت و توانایی تفکیک کمتری نسبت به ستونهای Capillary داشته باشند. این میتواند بر کیفیت تحلیلهای پیچیده تاثیر بگذارد. - افت فشار و جریان
استفاده از ستونهای Packed ممکن است به دلیل وجود ذرات فاز ساکن و فضای محدود بین آنها، افت فشار بیشتری را به همراه داشته باشد. این موضوع میتواند بر جریان و سرعت تحلیل تأثیر بگذارد و نیاز به تجهیزات با توان بالاتر برای پمپاژ مایع داشته باشد (استفاده از پمپهای فشار بالا). - مشکل در تمیزکاری
تمیزکردن و نگهداری ستونهای Packed میتواند دشوارتر از ستونهای Capillary باشد. فاز ساکن ممکن است با گذشت زمان آلوده شود و نیاز به شستشوی منظم داشته باشد. - زمان تحلیل بیشتر
به دلیل ساختار و حجم بزرگتر این ستونها، زمان تحلیل ممکن است بیشتر باشد؛ به ویژه اگر از ستونهای Packed برای تحلیلهای سریع و دقیق استفاده شود. - پایداری و عمر مفید
ستونهای Packed ممکن است به مرور زمان به دلیل فشار و استفاده مداوم، کیفیت و عملکرد خود را از دست دهند. این موضوع به خصوص در شرایطی که ستون تحت فشار بالا یا شرایط کاری سخت قرار دارد، بیشتر به چشم میآید. - مشکلات در اندازهگیری
به دلیل ساختار ذرات و توزیع آنها، ممکن است مشکلاتی در اندازهگیری دقیق و کنترل کیفیت نمونهها به وجود آید.
در نتیجه، اگرچه ستونهای Packed برای بسیاری از کاربردها مناسب هستند، برای تجزیه و تحلیلهای دقیقتر و با کیفیت بالا، ممکن است ستونهای Capillary انتخاب بهتری باشند.
معایب استفاده از ستونهای Capillary
ستونهای Capillary در کروماتوگرافی مزایای زیادی دارند؛ با این حال استفاده از آنها نیز معایب خاص خود را دارد. برخی از معایب اصلی این نوع ستونها عبارتند از:
- قیمت بالا
ستونهای Capillary معمولاً گرانتر از ستونهای Packed هستند. در نتیجه ممکن است هزینههای عملیاتی را افزایش دهد. - حساسیت به فشار
این ستونها به دلیل قطر بسیار نازک، حساسیت بالایی به فشار دارند و نیاز به کنترل دقیق فشار و جریان دارند. فشار بالا میتواند باعث آسیبدیدن ستون شود. - زمان تحلیل طولانی
اگرچه ستونهای Capillary برای جداسازیهای دقیق مناسب هستند، در برخی موارد ممکن است زمان تحلیل بیشتری نسبت به ستونهای Packed لازم باشد، به ویژه برای نمونههای پیچیده. - محدودیت در حجم نمونه
ستونهای Capillary برای حجمهای کوچک نمونه طراحی شدهاند و برای تحلیل حجمهای بزرگتر ممکن است مناسب نباشند. حجم نمونه باید به دقت کنترل شود تا از آسیب به ستون جلوگیری شود. - عدم سازگاری با برخی از شرایط
ستونهای Capillary ممکن است در شرایطی خاص مانند دماهای بسیار بالا یا پایین، یا محیطهای خورنده و آلوده، عملکرد مناسبی نداشته باشند. - آسیبپذیری بالا
به دلیل ساختار ظریف و نازک، این ستونها به راحتی ممکن است آسیب ببینند و نیاز به مراقبت ویژه دارند.
این معایب میتوانند بسته به نوع کاربرد و نیازهای خاص تحلیلی متغیر باشند. بنابراین انتخاب بین ستونهای Capillary و Packed باید بر اساس شرایط و الزامات خاص هر تحلیل انجام شود. انتخاب بین این دو نوع ستون بستگی زیادی به نوع تحلیل، دقت مورد نیاز و ویژگیهای نمونهی مورد آنالیز دارد.
جمعبندی
در مجموع، ستونهای پرشده به دلیل سادگی ساخت و عملکرد مناسب در بسیاری از کاربردها هنوز مورد استفاده قرار میگیرند، هرچند که ستونهای موئین با دقت بالاتر و زمان کمتری برای جداسازی ترکیبات به کار میروند. با توجه به نوع پرشدن فاز ساکن در این دسته ستونها، فاز متحرک برای عبور در فضاهای خالی آن نیاز به فشار بالا دارد.
