کروماتوگرافی گازی (GC) یکی از پرکاربردترین روش‌های جداسازی و تحلیل ترکیبات شیمیایی است. این روش به ویژه در آنالیز ترکیبات پیچیده مانند مواد آلی و مخلوط‌های شیمیایی با دقت بالا و کارایی فراوان استفاده می‌شود. دستگاه کروماتوگرافی گازی به کمک یک سری از اجزا و قطعات اصلی کار می‌کند که هر یک از آن‌ها نقشی حیاتی در انجام فرآیند جداسازی و تحلیل دارند.

در این مقاله به بررسی اجزای کلیدی یک دستگاه کروماتوگرافی گازی می‌پردازیم و نحوه‌ی عملکرد هر یک از این اجزا را شرح می‌دهیم تا درک بهتری از عملکرد این دستگاه پیچیده و مهم پیدا کنیم. این اجزا عبارتند از:

• منبع گاز حامل
• سیستم تزریق نمونه
• ستون کروماتوگرافی
• آشکارساز (Detector)
• کنترل دما
• سیستم داده‌برداری و تحلیل داده‌ها

در ادامه به صورت مفصل به هر کدام از این موارد می‌پردازیم.

منبع گاز حامل

گاز حامل یکی از اجزای اصلی دستگاه کروماتوگرافی گازی است که وظیفه‌ی جابجایی نمونه را در طول ستون کروماتوگرافی بر عهده دارد. انتخاب گاز حامل بسته به نوع نمونه و ستون متفاوت است، اما رایج‌ترین گازهای حامل شامل هلیوم، نیتروژن و هیدروژن هستند. هر یک از این گازها دارای ویژگی‌های خاصی از جمله سرعت جریان، کارایی جداسازی و ایمنی هستند که باید با دقت انتخاب شوند.

به طور کلی، هلیوم به دلیل سرعت مناسب و توانایی در تفکیک دقیق، بیشترین استفاده را در دستگاه‌های کروماتوگرافی گازی دارد. گاز حامل از طریق رگلاتورهایی که فشار و جریان آن را تنظیم می‌کنند به دستگاه وارد می‌شود.

پیش از ادامه‌ی مطلب بیان این نکته ضروری است که هرچند ساز و کار دستگاه‌های کروماتوگرافی گازی از تمام برندها یکسان است، با این حال دستگاه‌های مختلف تفاوت‌های ریزی با هم دارند. به همین دلیل ضروری است که بیان کنیم ما برای نوشتن این مطلب یکی از دستگاه‌های GC از برند Agilent را معیار بررسی قرار دادیم. لازم به ذکر است که تجهیزات کروماتوگرافی گازی شرکت اجیلنت از جمله بهترین‌ها در میان تجهیزات این حوزه است.

سیستم تزریق نمونه

سیستم تزریق نمونه در دستگاه‌های کروماتوگرافی گازی (GC) یکی از اجزای اساسی و کلیدی است که نقش مهمی در دقت و کیفیت نتایج تحلیلی ایفا می‌کند. این سیستم مسئول ورود نمونه به ستون کروماتوگرافی است و باید به گونه‌ای طراحی شود که از آلودگی و تأثیرات منفی بر روی نتایج جلوگیری کند. در این سیستم، دقت و کنترل حجم نمونه بسیار حیاتی هستند، زیرا هرگونه تغییر در حجم یا ترکیب نمونه می‌تواند تأثیرات قابل توجهی بر نتایج نهایی آنالیز داشته باشد.

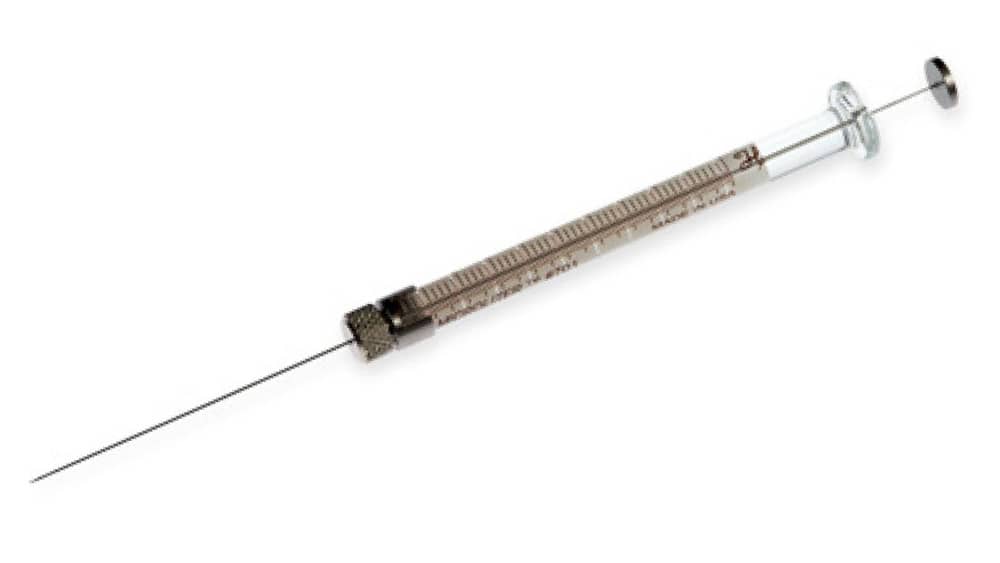

سیستم‌های تزریق نمونه به طور کلی به دو دسته‌ی اصلی تقسیم می‌شوند: دستی و اتوماتیک. در سیستم‌های دستی، اپراتور با استفاده از سرنگ و سوپاپ دستی نمونه را به دستگاه تزریق می‌کند. این روش به دلیل سادگی و هزینه‌ی پایین آن متداول است، اما ممکن است دقت و تکرارپذیری کمتری نسبت به سیستم‌های اتوماتیک داشته باشد. از طرف دیگر، سیستم‌های اتوماتیک به طور خودکار حجم مشخصی از نمونه را به داخل دستگاه تزریق می‌کنند و معمولاً دقت و تکرارپذیری بالاتری دارند. این سیستم‌ها می‌توانند حجم‌های بسیار کوچکی از نمونه را به‌طور دقیق کنترل و تزریق کنند.

عملکرد سیستم تزریق نمونه شامل مراحل مختلفی است. ابتدا، نمونه باید به‌خوبی آماده‌سازی شود که شامل حذف ذرات معلق و رقیق‌سازی ممکن است باشد. سپس، نمونه به‌طور دقیق به داخل سیستم تزریق می‌شود و پس از آن به سمت ستون کروماتوگرافی منتقل می‌شود. در این مرحله، سیستم باید اطمینان حاصل کند که نمونه به‌طور یکنواخت در جریان گاز حامل توزیع می‌شود. کنترل دما در این سیستم نیز اهمیت زیادی دارد، زیرا دما می‌تواند تأثیر زیادی بر روی فراریت و پایداری ترکیبات داشته باشد. به همین دلیل، بسیاری از دستگاه‌های کروماتوگرافی گازی دارای سیستم‌های کنترل دما هستند که به اپراتور این امکان را می‌دهد تا دما را به‌طور دقیق تنظیم کند.

در نهایت، انتخاب مناسب سیستم تزریق نمونه بر اساس حجم، نوع و ویژگی‌های شیمیایی نمونه بسیار حائز اهمیت است. این انتخاب می‌تواند تأثیر مستقیمی بر روی دقت و کیفیت نتایج آنالیز داشته باشد. با توجه به پیشرفت‌های فناوری و بهبود طراحی سیستم‌های تزریق، امکان دست‌یابی به نتایج دقیق‌تر و قابل اعتمادتر در تحلیل‌های کروماتوگرافی فراهم شده است.

ستون کروماتوگرافی

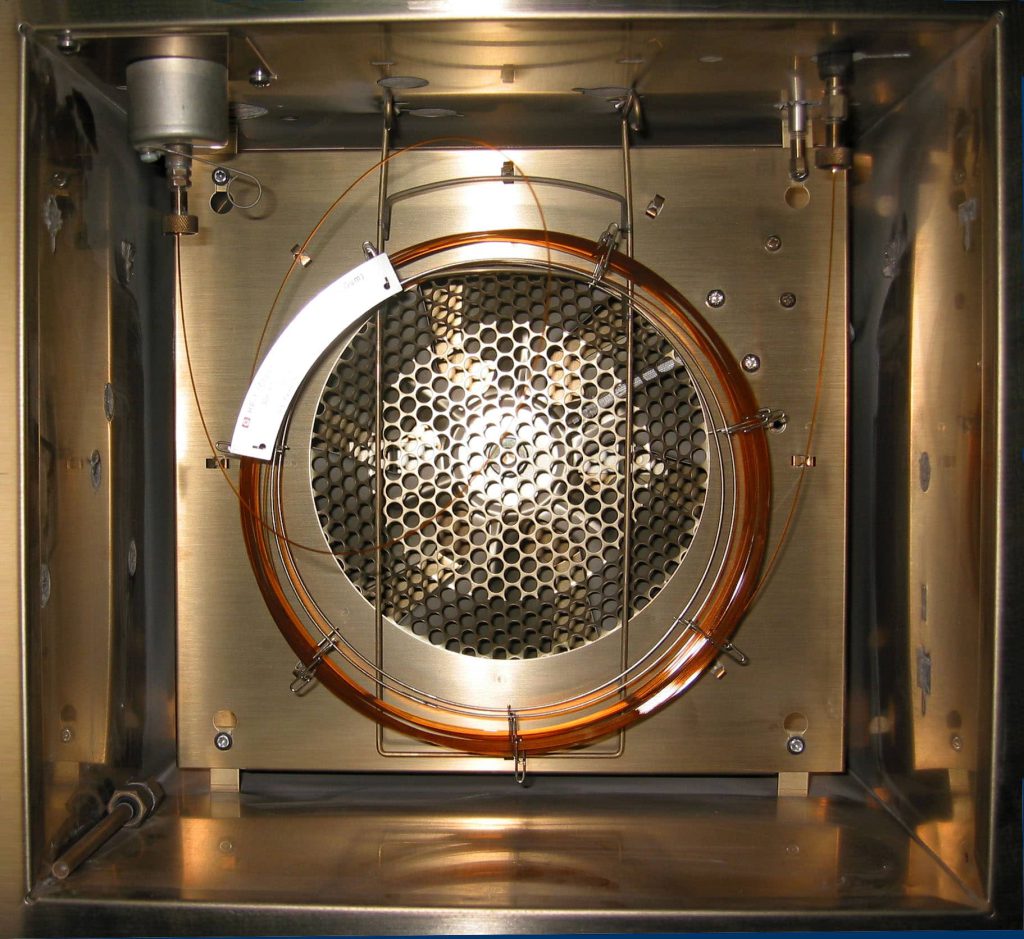

ستون کروماتوگرافی قلب دستگاه GC محسوب می‌شود و محل جداسازی ترکیبات نمونه است. این ستون معمولاً به صورت یک لوله‌ی بلند و نازک از جنس شیشه یا فلز ساخته شده است و دیواره‌ی داخلی آن با یک فاز ثابت پوشیده شده است که ترکیبات نمونه با آن برهم‌کنش می‌کنند.

دو نوع اصلی ستون کروماتوگرافی گازی وجود دارد:

• ستون‌های پر شده (Packed Columns): این ستون‌ها با یک ماده‌ی جاذب پر شده‌اند و معمولاً برای آنالیز ترکیبات ساده‌تر یا با وزن مولکولی بالا استفاده می‌شوند.
• ستون‌های مویین (Capillary Columns): این ستون‌ها باریک‌تر و بلندتر هستند و کارایی و دقت بالاتری در جداسازی ترکیبات پیچیده‌تر دارند.

انتخاب ستون مناسب بسته به نوع آنالیز و ترکیباتی که باید جداسازی شوند، بسیار اهمیت دارد.

آشکارساز (Detector)

بخش آشکارسازها یکی از حیاتی‌ترین اجزای دستگاه کروماتوگرافی گازی (GC) است و به تشخیص و شناسایی ترکیبات جداشده از ستون کمک می‌کند. آشکارسازها با تبدیل تغییرات فیزیکی یا شیمیایی به سیگنال‌های الکتریکی، اطلاعات دقیق درباره ترکیبات را فراهم می‌کنند. این سیگنال‌ها متناسب با غلظت هر ترکیب هستند و سپس به شکل نمودارهای کروماتوگرام نمایش داده می‌شوند. در ادامه، برخی از رایج‌ترین انواع آشکارسازها و نحوه‌ی عملکرد آن‌ها را با جزئیات بیشتری بررسی می‌کنیم.

آشکارساز یونیزاسیون شعله‌ای (FID)

آشکارساز یونیزاسیون شعله‌ای (Flame Ionization Detector – FID) یکی از پرکاربردترین و حساس‌ترین آشکارسازها در دستگاه‌های GC است. این آشکارساز به طور گسترده برای شناسایی ترکیبات آلی استفاده می‌شود. در این سیستم، نمونه‌های جدا شده از ستون وارد شعله‌ای می‌شوند که با سوختن گاز هیدروژن در حضور اکسیژن ایجاد شده است.

ترکیبات آلی در شعله سوخته و به یون‌های مثبت و الکترون‌های آزاد تجزیه می‌شوند. این یون‌ها با حرکت به سمت الکترودها، جریانی الکتریکی تولید می‌کنند که متناسب با غلظت هر ترکیب است. از ویژگی‌های کلیدی FID می‌توان به حساسیت بسیار بالا، دامنه‌ی خطی وسیع و توانایی شناسایی دقیق ترکیبات کربنی اشاره کرد.

مزایا:

• حساسیت بالا برای ترکیبات آلی
• دامنه‌ی وسیع خطی برای اندازه‌گیری غلظت‌های مختلف
• دقت و تکرارپذیری عالی

معایب:

• FID برای شناسایی ترکیبات غیرآلی یا هالیدها مناسب نیست.

آشکارساز هدایت حرارتی (TCD)

آشکارساز هدایت حرارتی (Thermal Conductivity Detector – TCD) یکی از قدیمی‌ترین انواع آشکارسازها است که برای شناسایی انواع مختلف گازها به کار می‌رود. این آشکارساز بر پایه‌ی تفاوت در هدایت حرارتی بین گاز حامل (معمولاً هیدروژن یا هلیوم) و ترکیبات جداشده کار می‌کند.

در این سیستم، جریان گاز حامل از روی یک سیم داغ عبور می‌کند. هرگاه یک ترکیب از ستون وارد آشکارساز شود، هدایت حرارتی گاز تغییر می‌کند که منجر به تغییر دمای سیم و در نتیجه تغییر مقاومت آن می‌شود. این تغییر مقاومت به عنوان یک سیگنال الکتریکی ثبت می‌شود.

مزایا:

• توانایی شناسایی انواع مختلف ترکیبات آلی و غیرآلی
• قابلیت استفاده برای آنالیزهای کمی و کیفی

معایب:

• حساسیت کمتر نسبت به آشکارسازهای دیگر مانند FID
• زمان پاسخ‌دهی نسبتاً طولانی‌تر

آشکارساز ربایش الکترونی (ECD)

آشکارساز الکترون گیر (Electron Capture Detector – ECD) یکی از حساس‌ترین آشکارسازها برای شناسایی ترکیبات خاص، به ویژه ترکیبات دارای عناصر الکترون‌گیر مانند هالوکربن‌ها، ترکیبات نیتروژن‌دار و مواد آلی فرار (VOC) است. در این آشکارساز، از یک منبع رادیواکتیو (مانند Ni-63) استفاده می‌شود که الکترون‌ها را منتشر می‌کند.

هنگامی که نمونه از ستون وارد آشکارساز شود، ترکیبات الکترون‌گیر با الکترون‌ها برهم‌کنش می‌کنند و جریان الکترونی را کاهش می‌دهند. این کاهش جریان به عنوان سیگنال الکتریکی ثبت می‌شود و غلظت ترکیب را مشخص می‌کند.

مزایا:

• حساسیت فوق‌العاده بالا به ترکیبات الکترون‌گیر مانند کلروفلوروکربن‌ها (CFCs)
• ایده‌آل برای کاربردهای محیط‌زیستی و آنالیز آلاینده‌ها

معایب:

• عدم توانایی شناسایی ترکیبات غیر الکترون‌گیر
• نیاز به منبع رادیواکتیو که ایمنی و کنترل‌های خاصی را می‌طلبد.

آشکارساز فوتومتری شعله‌ای (FPD)

آشکارساز فتومتری شعله‌ای (Flame Photometric Detector – FPD) مخصوص شناسایی ترکیبات حاوی گوگرد و فسفر است. در این آشکارساز، ترکیبات نمونه وارد شعله می‌شوند و در اثر احتراق، نور در طول موج‌های خاصی منتشر می‌کنند. این نور به وسیله‌ی یک فوتودیود یا فوتومالتی‌پلایر تشخیص داده می‌شود.

طول موج‌های نوری خاص به ترکیبات مختلف مرتبط هستند، برای مثال، گوگرد نور با طول موج 394 نانومتر و فسفر نور با طول موج 526 نانومتر تولید می‌کند.

مزایا:

• حساسیت بالا برای ترکیبات حاوی گوگرد و فسفر
• توانایی تشخیص ترکیبات پیچیده حاوی عناصر خاص

معایب:

• حساسیت کمتر نسبت به آشکارسازهای دیگر برای ترکیبات عمومی
• نیاز به کالیبراسیون دقیق

آشکارساز جرمی (MS)

آشکارساز جرمی (Mass Spectrometry – MS) یکی از پیشرفته‌ترین و قدرتمندترین آشکارسازها است که امکان شناسایی دقیق ترکیبات مختلف را فراهم می‌کند. این آشکارساز با تفکیک یون‌های تولیدشده از نمونه بر اساس نسبت جرم به بار (m/z) کار می‌کند.

در GC-MS، ترکیبات پس از جداسازی در ستون GC وارد اسپکترومتر جرمی می‌شوند. این اسپکترومتر، نمونه‌ها را یونیزه کرده و آن‌ها را بر اساس جرم به بار آنالیز می‌کند. این روش به دلیل دقت بالا و توانایی شناسایی طیف گسترده‌ای از ترکیبات، به‌ویژه در صنایع دارویی و شیمیایی بسیار مورد استفاده قرار می‌گیرد.

مزایا:

• توانایی شناسایی و تفکیک ترکیبات پیچیده
• دقت بالا در تحلیل و امکان شناسایی ساختار مولکولی
• ایده‌آل برای کاربردهای تحقیقات علمی و صنعتی

معایب:

• پیچیدگی و هزینه‌ی بالای دستگاه
• نیاز به آموزش و تخصص بیشتر برای استفاده

کنترل دما

یکی از عوامل کلیدی در دستگاه کروماتوگرافی گازی، کنترل دمای مناسب در بخش‌های مختلف دستگاه است. بخش‌هایی مانند ستون، سیستم تزریق و آشکارساز نیاز به کنترل دقیق دما دارند تا تجزیه و تحلیل با دقت بالا صورت گیرد.

دما در طول ستون کروماتوگرافی به طور معمول به تدریج افزایش می‌یابد تا ترکیبات مختلف در دماهای متفاوت جدا شوند. این روش که به برنامه‌ریزی دمایی معروف است، به دستگاه اجازه می‌دهد تا ترکیبات با فراریت‌های مختلف را به خوبی جدا کند.

علاوه بر این، دمای تزریق نیز باید به گونه‌ای باشد که نمونه به درستی بخار شود و وارد ستون گردد. عدم تنظیم صحیح دما ممکن است باعث تجزیه یا واکنش‌های ناخواسته در نمونه شود.

سیستم داده‌برداری و تحلیل داده‌ها

در دستگاه‌های مدرن GC، یکی از مهم‌ترین ویژگی‌ها سیستم‌های داده‌برداری و نرم‌افزارهای تحلیلی است که به کاربران اجازه می‌دهد تا داده‌های خروجی از آشکارساز را به راحتی ثبت و تحلیل کنند. این سیستم‌ها معمولاً به کامپیوترها متصل هستند و امکان تجزیه و تحلیل دقیق داده‌ها، رسم کروماتوگرام‌ها و ایجاد گزارش‌های جامع را فراهم می‌کنند.

نرم‌افزارهای مدرن قابلیت ذخیره داده‌ها و مقایسه‌ی نتایج را نیز دارند و این امکان را به کاربران می‌دهند تا نتایج چندین آزمایش را بررسی و با یکدیگر مقایسه کنند. این ویژگی‌ها به بهبود کارایی و دقت در آنالیزها کمک می‌کند.

سخن پایانی

دستگاه کروماتوگرافی گازی یکی از ابزارهای کلیدی در آزمایشگاه‌های تحقیقاتی و صنعتی است که امکان جداسازی و تحلیل ترکیبات شیمیایی را با دقت بالا فراهم می‌کند. درک اجزای کلیدی این دستگاه از جمله گاز حامل، سیستم تزریق، ستون کروماتوگرافی و آشکارساز به کاربران کمک می‌کند تا بهترین نتایج را در آنالیزهای خود به دست آورند.
