در این مطلب قصد داریم به صورت کامل به موضوع کروماتوگرافی گازی بپردازیم. ابتدا اندکی دربارهی پیشنیازهای آن صحبت میکنیم و پس از آن، وارد بحث اصلی میشویم. ضمنا پس از مطالعه میتوانید در پایین همین صفحه، نظرات یا سوالات خود را دربارهی این مقاله به ما بگویید. کارشناسان فنی و علمی صدراپژوهش در اسرع وقت به تمام نظرات شما پاسخ میدهند. پیشاپیش از شما بابت کمک به ارتقای هر چه بیشتر این محتوای علمی سپاسگزاریم.
فهرست مطالبی که در ادامه میخوانیم:
تاریخچهی مختصری کروماتوگرافی گازی
کروماتوگرافی گازی (GC) در اوایل دههی 1950 توسط دانشمندان بریتانیایی A. J. P. Martin و R. L. M. Synge به وجود آمد. این دو دانشمند در سال 1952 به واسطهی این اختراع، جایزهی نوبل شیمی را از آن خود کردند. این تکنیک با اتکا بر اصل جداسازی اجزای یک مخلوط بر اساس تقسیم آنها بین فاز ساکن (معمولاً مایع یا جامد) و فاز متحرک (گاز حامل) عمل میکند.
اولین دستگاه کروماتوگرافی گازی در اواخر دههی 1950 توسط کمپانی PerkinElmer روانهی بازار شد. این شرکت که بین فعالان صنعت شیمی به دلیل تجهیزات ارزندهاش شهرت دارد، با معرفی اولین دستگاه GC، تحویل عظیمی در علم شیمی تجزیه به وجود آورد. البته امروزه کمپانیهای متعددی اقدام به تولید دستگاه کروماتوگرافی گازی نمودهاند.
در ابتدا، GC عمدتاً برای جداسازی ترکیبات فرار مانند هیدروکربنها و اسیدهای چرب استفاده میشد. در ادامه، با پیشرفت در فناوریهای ستون، حساسیت آشکارسازها و آنالیز دادههای کامپیوتری، کاربرد آن به سرعت گسترش یافت.
در دههی 1960 ستونهای پرشده معرفی شدند؛ به این معنا که فاز ساکن بر روی تکیهگاههای جامد داخل لولههای فلزی یا شیشهای پوشانده میشد؛ این موضوع امکان افزایش وضوح و جداسازی سریعتر را فراهم میکرد. در نهایت، با توسعهی ستونهای مویرگی در دههی 1970 کیفیت جداسازیها به شدت افزایش یافت و امکان تجزیه و تحلیل حجم کوچکتر از نمونه فراهم گشت.
دهههای 1980 و 1990، پیشرفتهای قابل توجهی در فناوری آشکارسازها به همراه داشت، مانند معرفی آشکارساز یونیزاسیون شعله (FID)، آشکارساز هدایت حرارتی (TCD) و آشکارساز طیفسنجی جرمی (MS). این آشکارسازها حساسیت و گزینشپذیری را افزایش میدهند و GC را برای طیف وسیعتری از ترکیبات و تجزیه و تحلیل سطح ردیابی قابل استفاده میکنند.
ظهور «کروماتوگرافی گازی – طیفسنجی جرمی» (GC-MS) در اواخر دههی 1960، انقلابی در شیمی تحلیلی ایجاد کرد و قابلیتهای جداسازی GC را با قدرت شناسایی و کمیسازی طیفسنجی جرمی ترکیب کرد. با توجه به اهمیت و دقت آن،این تکنیک در زمینههایی مانند علم پزشکی قانونی، تجزیه و تحلیل محیطی و آزمایش مواد مخدر ضروری شد.
پیشرفتهای بیشتر در ابزار دقیق، مانند معرفی GCهای با سرعت بالا، GCهای چندبعدی و GCهای دوبعدی جامع (GCxGC)، وضوح بالاتر و ظرفیت پیک بیشتر را فعال کردهاند که امکان تجزیه و تحلیل مخلوطهای پیچیدهتر را فراهم میکند.
امروز کروماتوگرافی گازی یک تکنیک اساسی در شیمی تجزیه است که برای تجزیه و تحلیل طیف گستردهای از ترکیبات در زمینههای مختلف از جمله نظارت بر محیط زیست، آنالیز مواد غذایی و نوشیدنی، پتروشیمی، داروسازی و غیره استفاده میشود. توسعهی مداوم و ادغام آن با سایر فناوریها، ارتباط مداوم آن را در آزمایشگاههای تحلیلی مدرن تضمین میکند.
در صورت تمایل به مشاهدهی لیست موجودی، استعلام قیمت یا خرید دستگاه GC کلیک کنید.
کروماتوگرافی گازی چیست؟
کلمهی GC مخفف عبارت انگلیسی Gas Chromatography به معنای کروماتوگرافی گازی است. این موضوع، یک تکنیک تحلیلی است که برای جداسازی و تجزیه و تحلیل ترکیباتی که میتوانند بدون تجزیه تبخیر شوند، استفاده میشود. اساس کار کروماتوگرافی گازی شامل عبور یک مخلوط نمونه از یک لولهی باریک است که به آن لوله ستون کروماتوگرافی گازی گفته میشود. داخل ستون، اجزای مختلف یک ماده با مواد داخل ستون برهمکنش ایجاد میکنند. مواد داخل ستون، فاز ساکن نام دارد. در کنار آن، فاز متحرک که معمولاً یک گاز بیاثر مانند هلیوم یا نیتروژن است، وظیفهی حمل و جابهجایی نمونه را بر عهده دارد.
از آنجایی که اجزای مختلف یک نمونه با فاز ساکن داخل ستون به گونههای متفاوتی برهمکنش دارند، این تفاوت بر روی سرعت هر بخش تاثیر میگذارد. بنابراین بخشهایی که سرعت بالاتر پیدا میکنند، زودتر از ستون خارج شده و بخشهای کمسرعتتر، بعد از آنها میآیند. تشخیص ترکیبات جداشده هنگام خروج از ستون، توسط یک آشکارساز انجام میشود.
کروماتوگرافی گازی به دلیل حساسیت بالا، انتخابپذیری و توانایی آن در تجزیه و تحلیل مخلوطهای پیچیده، به طور گسترده در زمینههای مختلف از جمله آنالیز محیطی، آزمایش مواد غذایی و نوشیدنی، داروسازی، پزشکی قانونی و پتروشیمی استفاده میشود. این تکنیک میتواند اجزای فردی را در یک نمونه شناسایی و کمیسازی کند.
برای مشاهده لیست موجودی یا خرید GC کلیک کنید.
دستگاه GC چیست؟
دستگاه GC ابزاری از تجهیزات آزمایشگاهی است که برای انجام کروماتوگرافی گازی استفاده میشود. این دستگاه از چندین جزء کلیدی تشکیل شده است که در ادامه به آنها میپردازیم
- انژکتور (Injector): انژکتور بخشی از دستگاه کروماتوگرافی گازی است که وظیفهی وارد کردن نمونه به دستگاه را دارد. این قطعه انواع مختلفی مانند شکافدار و بدون شکاف (Split و Splitless) دارد. این قطعه میزان نمونهی واردشده به ستون را کنترل و بررسی میکند.
- ستون (Column): ستون کروماتوگرافی گازی جایی است که جداسازی اجزا در آن اتفاق می افتد. ستون معمولاً یک لوله بلند و سیمپیچی است که داخل آن با مواد مختلفی پوشش داده شده است. به این مواد فاز ساکن میگویند. در نظر داشته باشید که انتخاب نوع ستون به طور کامل وابسته به ترکیبات مورد آنالیز و راندمان جداسازی مورد نیاز است.
- آوِن (Oven): دمای ستون کروماتوگرافی گازی باید همواره کنترل شود. بنابراین برای این موضوع، آن را در آوِن (یا همان کوره) قرار میدهند. برنامهریزی دما، امکان کنترل دقیق فرآیند جداسازی را توسط تغییر سرعت خروج ترکیبات از ستون فراهم تامین میکند.
- سیستم گاز حامل (Carrier Gas System): گاز حامل که اغلب هلیوم یا نیتروژن است، وظیفهی انتقال نمونه از طریق ستون را بر عهده دارد. سیستم گاز حامل شامل مخازن گاز، تنظیمکنندهها و کنترلکنندههای جریان برای اطمینان از سرعت جریان ثابت و دقیق است.
- آشکارساز (Detector): آشکارساز برای نظارت بر اجزای جداشده در هنگام خروج از ستون استفاده میشود. آشکارسازهای رایج عبارتند از آشکارساز یونیزاسیون شعله (FID)، آشکارساز هدایت حرارتی (TCD) و طیف سنجهای جرمی (MS). در صورت تمایل، مقالهی «GC-MS چیست؟» را مطالعه نمایید.
- سیستم داده (Data System): یک سیستم داده، سیگنالهای آشکارساز را جمعآوری و پردازش کرده و آنها را به دادههای قابل استفاده تبدیل میکند. این سیستم شامل یک نرمافزار برای کنترل ابزار و محلی برای جمعآوری اطلاعات برای تجزیه و تحلیل است.
- لوازم جانبی (Accessories): لوازم جانبی مختلفی میتواند به یک سیستم GC اضافه شود؛ مانند اتوسمپلر برای ورود خودکار نمونه به دستگاه، دریچههای تعویض ستون برای کروماتوگرافی چندبعدی و انژکتورهای تبخیر قابل برنامهریزی دما (TPV) برای کاربردهای تخصصی.
مراحل کار دستگاه GC
در این بخش به اختصار بیان میکنیم که یک نمونه پس از ورود به دستگاه GC، چه مراحلی را طی میکند. لازم به ذکر است که پیش از ورود به دستگاه، نمونه باید آمادهسازی شود که در اینجا به آن نمیپردازیم.
تزریق نمونه
پس از آمادهسازی نمونه، ماده به دستگاه GC تزریق میشود. این تزریق به سه صورت میتواند انجام شود:
- تزریق Split
در این مدل، بخشی از نمونه به داخل ستون وارد شده؛ در حالی که بخش دیگر برای جلوگیری از لود زیاد ستون تخلیه میشود. - تزریق Splitless
کل نمونه به صورت یکجا به ستون وارد میشود. - تزریق On-Column (روی ستون)
نمونه بدون هیچگونه شکافی به صورت مستقیم وارد ستون میشود. این مدل مناسب نمونههایی است که حساسیت به حرارت دارند یا نقطهی جوششان بالاست.
تبخیر و انتقال
در درگاه انتقال (Injection Port) نمونه از حالت مایع یا جامد به حالت تبخیر در میآید. سپس نمونهی بخارشده توسط یک گار حملکننده در داخل ستون GC حمل میشود. همانطور که بالاتر بیان کردیم، این گاز حامل به طور معمول هلیوم یا نیتروژن است و به آن فاز متحرک گفته میشود.
همانگونه که احتمالا میدانید، یکی از مشکلات اصلی در دستگاههایی مانند GC، مشکل آببندی دستگاه است. آببندی به این معنا است که در طول فرایند کروماتوگرافی، چیز اضافهای وارد و خارج نشود. بخشی از این وظیفه را عضوی به نام فرول انجام میدهد که علاوه بر ظاهری ساده، نقش مهمی را به عهده دارد. در صورت تمایل به خرید فرول GC کلیک کنید.
تجزیه
در این مرحله، بخشهای مختلف نمونه با فاز ساکن برهمکنش ایجاد میکنند و هر بخش به گونهای متفاوت نسبت به فاز ساکن رفتار نشان میدهد. هر جزء، از ماده، بنا بر قطبیت، فراریت و برهمکنش با فاز ساکن، در زمانی مشخص و البته متفاوت با جزء دیگر شسته شده و از ستون خارج میشود.
تشخیص
همانگونه که ترکیبات مختلف از ستون شسته میشوند، از یک آشکارساز عبور میکنند و آشکارساز یک سیگنال متناسب با آن غلظت تولید میکند. آشکارسازهای رایج دستگاه GC عبارت هستند از:
- آشکارساز یونیزاسیون شعله (FID)
- آشکارساز هدایت حرارتی (TCD)
- آشکارساز جذب الکترون (ECD)
- طیفسنج جرمی (MS)
تجزیه و تحلیل داده
سیگنالهای ایجادشده توسط آشکارساز به وسیلهی یک نرمافزار (کامپیوتری که به دستگاه وصل است) مورد ارزیابی و تجزیه و تحلیل قرار میگیرند. این نرمافزار، سیگنالها را تبدیل به کروماتوگرام میکند و در نهایت یک نمودار تحویل میدهد که شدت هر سیگنال را بر اساس زمان خروج آن ترکیب از ستون نشان میدهد.
انواع ستون کروماتوگرافی گازی
در ادامه به صورت جزئی به بررسی انواع ستونهای GC میپردازیم؛ اما پیش از مطالعهی ادامهی مطلب، در صورت نیاز به خرید ستون GC کلیک کنید.
- ستونهای بستهبندیشده (Packed Columns)
این نوع ستون معمولا از فولاد ضد زنگ ساخته شده و اندازهی ذرات آن یکنواخت است. این ستونها برای جداسازی موادی مناسب هستند که فراریت کمتری دارند. معمولا از آنها در آنالیز نمونههای محیطی، پتروشیمی و طعم استفاده میشود. - ستونهای مویرگی (Capillary Columns)

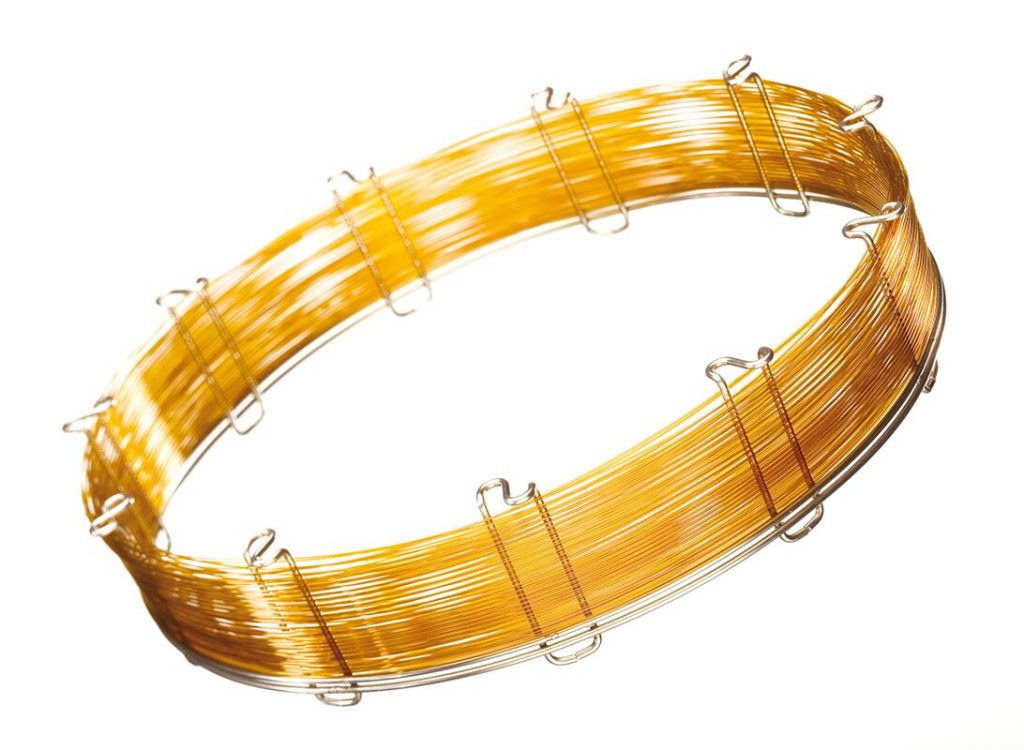

این ستونها از لولههای سیلیسی ذوبشده با سوراخ باریک ساخته میشوند در حالی که با یک لایهی نازک از فاز ساکن، پوشانده شدهاند. نسبت سطح به حجم در این ستونها زیاد است، در نتیجه حساسیت و راندمان جداسازی افزایش مییابد. این ستونها معمولا رزولوشن بهتری نسبت به مدلهای Packed دارند. - ستونهای قطبی (Polar Columns)
ستون قطبی، فاز ساکنی دارد که از طریق برهمکنشهای دوقطبی-دوقطبی یا پیوند هیدوروژنی با آنالیتهای قطبی برهمکنش ایجاد میکنند. این ستون برای آنالیز الکل، اسید و آمین مناسب است. ضمنا در آنالیزهای دارویی، آفتکشها و غذایی نیز از آنها استفاده میشود. - ستون های غیر قطبی (Non-Polar)
این ستونها دارای فاز ثابت با برهمکنشهای قطبی خیلی ضعیف هستند که امکان جداسازی ترکیبات غیر قطبی را فراهم میکند. - ستونهای تخصصی (Specialty Columns)
این نوع برای کاربردهای خاص طراحی میشوند.
شرکت صدراپژوهش نزدیک به دو دهه فعالیت در زمینهی پشتیبانی فنی و تعمیر دستگاههای کروماتوگرافی دارد. در صورتی که نیاز به تعمیر دستگاه GC خود دارید، کلیک کنید.
کاربردهای کروماتوگرافی گازی
کروماتوگرافی گازی یک تکنیک همهکاره است که کاربردهای متعددی در زمینههای مختلف دارد که در این بخش مقاله به آنها میپردازیم.
- آنالیز محیطی
میتوان از دستگاه GC برای آنالیز محیطی استفاده کرد که نقش اساسی در نظارت بر کیفیت هوا، آلودگی آب، آلودگی خاک و عوامل مشابه دارد. این تکنیک با شناسایی مقادیر کمی از آلایندههای آلی مانند ترکیبات آلی فرار، علفکشها، آفتکشها و غیره به این امر دست مییابد. - پزشکی قانونی
این تکنیک دارای پتانسیل بسیار زیادی در علم پزشکی قانونی است و از آن برای شناسایی و مقایسهی مواد یافتشده در صحنههای جرم استفاده میشود. این تکنیک به کارشناسان پزشکی قانونی کمک میکند تا وجود مواد مختلف مانند مواد مخدر، مواد منفجره، سموم و غیره را تعیین کنند. - آنالیز غذایی
تولیدکنندگان مواد غذایی و نوشیدنی میتوانند از کروماتوگرافی گازی برای ارزیابی کیفیت، ایمنی، اصالت و ترکیب محصولات خود استفاده کنند. این تکنیک آنها را قادر میسازد تا ترکیبات طعمدهنده، افزودنیها، آلایندهها و سایر پارامترهای مرتبط را آنالیز کنند. - آنالیز دارویی
این تکنیک همچنین با آنالیز ترکیبات فعال، ناخالصیها، محصولات تخریب از جمله در محصولات و فرمولاسیونهای دارویی نقش مهمی در آنالیز دارویی ایفا میکند. صنایع پتروشیمی از کروماتوگرافی گازی با اندازهگیری خواص فیزیکی و ترکیبات شیمیایی برای توصیف و ارزیابی نفت خام، گاز طبیعی، بنزین، گازوئیل، و روانکنندهها استفاده میکنند. - آنالیز بالینی
کروماتوگرافی گازی همچنین میتواند در آنالیز بالینی برای تشخیص بیماریها و نظارت بر درمان دارویی استفاده شود. این تکنیک با اندازهگیری نشانگرهای زیستی و متابولیتها در مایعات بیولوژیکی مانند خون، ادرار و بزاق بینشهای ارزشمندی را در مورد تشخیص و درمان بیماری ارائه میکند.
سخن پایانی
در این مطلب دربارهی اساس کار کروماتوگرافی گازی صحبت کردیم. همانگونه که بالاتر هم گفتیم، این تکنیک با دتکتورهای مختلف ترکیب شده و در نهایت نتایج گوناگون با دقتهای مختلفی را تولید میکند. امیدواریم مطالعهی این مطلب برای شما مفید بوده باشد. باعث خوشحالی ماست که نظرات شما رر در پایین همین صفحه مشاهده کنیم. تیم فنی صدراپژوهش در اسرع وقت به تمام نظرات پاسخ میدهند.
