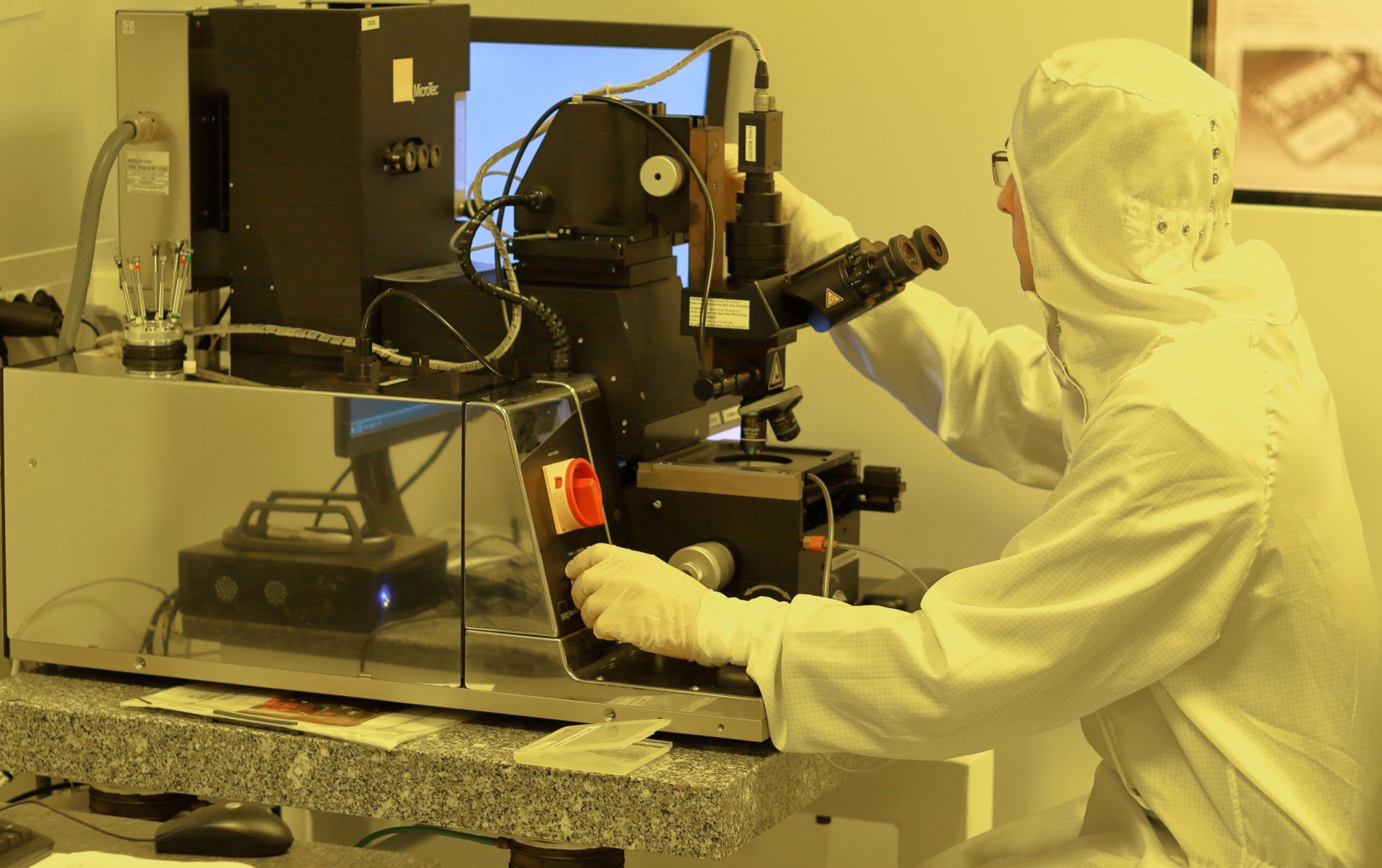

در قلب اکتشافات علمی قلمرو شگفتانگیز نانوتکنولوژی نهفته است که محققان از آن برای بررسی در اندازههای بینهایت کوچک میپردازند. هسته اصلی این اکتشاف ابزارهای آزمایشگاهی پیچیدهای است که دانشمندان و مهندسان را قادر میسازد تا به مقیاس نانو نگاه کنند، اتمها را دستکاری کرده و ساختارها را با دقت مولکولی بسازند. در این مقاله به حوزه پیچیده تجهیزات آزمایشگاه تحقیق و تولید نانوتکنولوژی میپردازیم و آنها را بررسی میکنیم.
میکروسکوپهای تونل روبشی
محققان در دنیای پیچیده نانوتکنولوژی که در آن مقیاس اکتشاف از محدودیتهای میکروسکوپهای معمولی فراتر میرود به ابزار شگفتانگیز میکروسکوپ تونل روبشی (STM) تکیه میکنند. این ابزار پیشرفته دروازهای به قلمرو مقیاس نانو باز میکند و به دانشمندان اجازه میدهد تا مواد را در سطح اتمی تجسم و دستکاری کنند.
ماهیت یک میکروسکوپ تونل روبشی در توانایی آن در نقشه برداری از سطح مواد با دقت شگفت انگیز نهفته است. STM که در اوایل دهه 1980 توسط گرد بیننیگ و هاینریش رورر که بعدها جایزه نوبل فیزیک را دریافت کردند توسعه یافت بر اساس اصل تونل زنی کوانتومی عمل میکند. این پدیده زمانی رخ میدهد که یک نوک فلزی تیز که معمولاً از تنگستن یا پلاتین ساخته شده بدون تماس مستقیم به سطح نمونه بسیار نزدیک شود.
همانطور که نوک فلزی در نانومترهای ماده معلق است، الکترونها از طریق شکاف خلاء بین نوک و نمونه “تونل” میکنند. جریان تونل زنی حاصل به فاصله بین نوک و سطح بسیار حساس است و زمینه را برای تصویربرداری توپوگرافی فراهم میکند. این فرآیند دانشمندان را قادر میسازد تا تصاویر دقیق و با وضوح بالا از سطوح در مقیاس اتمی ایجاد کنند.
مزایا و کاربردها
یکی از مزایای کلیدی میکروسکوپ تونل روبشی توانایی آن در تجسم اتمهای منفرد و دستکاری آنها با دقتی بی نظیر است. محققان میتوانند با اعمال ولتاژ به نوک فلزی، تغییراتی را در ساختار الکترونیکی ماده ایجاد کرده و راه را برای تغییرات کنترل شده در سطح اتمی هموار کنند. این قابلیت پیامدهای عمیقی در زمینههای مختلف از جمله علم مواد، فیزیک و شیمی دارد.
به عنوان مثال این میکروسکوپ در علم مواد در مطالعه خواص سطوح مانند کاتالیزورها، نیمه هادیها و ابررساناها مفید بوده است. محققان میتوانند رفتار اتمهای منفرد را مشاهده و درک کنند و اطلاعات مهمی برای طراحی مواد پیشرفته با ویژگیهای مناسب ارائه دهند. نقاط کوانتومی، نانوسیمها و سایر نانوساختارها با دقت ساخته میشوند و پایه و اساس نوآوریها در الکترونیک، پزشکی و انرژی را میسازند.
میکروسکوپ نیروی اتمی
میکروسکوپهای نیروی اتمی (AFM) با تکمیل قابلیتهای میکروسکوپ تونل روبشی، مرز اکتشاف در مقیاس نانو را با ارائه رویکردی متفاوت برای تصویربرداری از سطوح با جزئیات قابل توجه گسترش میدهند. این میکروسکوپ که توسط کالوین کوات، گرت بینینگ و کریستوف گربر در سال 1986 اختراع شد از یک نوک تیز در انتهای یک کنسول انعطاف پذیر برای تشخیص نیروهای بین نوک و نمونه استفاده میکند.
میکروسکوپ نیروی اتمی بر خلاف میکروسکوپ تونل روبشی به جریانهای تونل زنی متکی نیست و به نیروهای برهمکنش بین اتمها تکیه میکند. همانطور که نوک تیز سطح را اسکن میکند، انحراف کنسول اندازه گیری میشود و اطلاعات دقیقی در مورد توپوگرافی نمونه ارائه میدهد. این مکانیسم تصویربرداری مبتنی بر نیرو به این میکروسکوپ اجازه میدهد در محیطهای مختلف از جمله مایعات و گازها کار کند و آن را به ابزاری همه کاره در میان تجهیزات آزمایشگاه تحقیق و تولید نانوتکنولوژی برای مطالعه نمونههای بیولوژیکی و پلیمرها تبدیل میکند.
مزایا و کاربردها
تطبیق پذیری میکروسکوپ نیروی اتمی فراتر از تصویربرداری است زیرا از این ابزار برای دستکاری و شناسایی در مقیاس نانو نیز استفاده میشود. تصویربرداری با وضوح بالا محققان را قادر میسازد تا ویژگیهای سطحی مواد و خواص مکانیکی، الکتریکی و مغناطیسی آنها را نیز تجسم کنند. این رویکرد چند وجهی باعث میشود این میکروسکوپ در زمینههایی مانند نانو مکانیک، نانوالکترونیک و بیوفیزیک ضروری باشد.
در نانومکانیک از میکروسکوپ نیروی اتمی برای اندازه گیری خواص مکانیکی مواد در مقیاس نانو استفاده میشود. محققان میتوانند با اعمال یک نیروی کنترل شده به نوک ابزار و نظارت بر تغییر شکل حاصل، پارامترهایی مانند کشش، چسبندگی و سختی را تعیین کنند. این اطلاعات برای طراحی و بهینهسازی نانومواد برای کاربردهای خاص، از پوششهای پیشرفته گرفته تا دستگاههای زیستپزشکی حیاتی است.
میکروسکوپ نیروی اتمی در نانوالکترونیک نقش حیاتی در توصیف و دستکاری خواص الکترونیکی در مقیاس نانو ایفا میکنند. محققان میتوانند توزیع حاملهای بار را بر روی سطوح نیمهرسانا ترسیم کنند، رفتار مولکولهای منفرد در دستگاههای الکترونیکی را مطالعه کرده و حتی با برداشتن انتخابی یا رسوب دادن مواد با نوک، نانوساختارها را بسازند.
بیوفیزیکدانان و زیست شناسان سلولی از میکروسکوپ نیروی اتمی برای مطالعه نمونههای بیولوژیکی با وضوح بی سابقه استفاده میکنند. سنجش نیروی این میکروسکوپ امکان تصویربرداری و دستکاری مولکولهای بیولوژیکی، سلولها و بافتها را بدون ایجاد آسیب قابل توجه میدهد. این قابلیت روشهای جدیدی را برای درک مکانیک سلولها در مقیاس نانو، مطالعه برهمکنشهای پروتئینی و کشف پیچیدگیهای ساختاری زیستمولکولها ارائه کرده است.
لیتوگرافی پرتو الکترونی
در خط مقدم نانوساخت، لیتوگرافی پرتو الکترونی (EBL) به عنوان یک تکنیک پیچیده در تجهیزات آزمایشگاه تحقیق و تولید نانوتکنولوژی ظاهر میشود که از قدرت پرتوهای الکترونی متمرکز برای ترسیم الگوهای پیچیده با دقت بی سابقهای استفاده میکند. EBL که در ابتدا برای تولید نیمه هادیها توسعه یافته بود جایگاه خود را در تحقیقات نانوتکنولوژی پیدا کرده و قابلیتهایی فراتر از لیتوگرافی نوری سنتی را ارائه میدهد.
اصل کاری لیتوگرافی پرتو الکترونی در اسکن کنترل شده یک پرتو الکترونی متمرکز بر روی یک بستر پوشش داده شده با یک لایه نازک از مواد مقاوم به الکترون نهفته است. پرتو الکترونی به طور انتخابی مقاومت را در معرض دید قرار میدهد و الگوهای پیچیدهای را ایجاد میکند که توسط طرح مورد نظر تعیین میشود. مراحل توسعه و حکاکی بعدی این الگوها را به ساختارهای ملموس در مقیاس نانو تبدیل میکند.
مزایا و کاربردها
یکی از مزایای کلیدی لیتوگرافی پرتو الکترونی وضوح استثنایی آن است که به زیر 10 نانومتر میرسد. این وضوح خوب به محققان اجازه میدهد تا ویژگیهای نانومقیاس را با جزئیات دقیق بسازند و راههایی را برای ایجاد دستگاههای الکترونیکی پیشرفته، حسگرها و دیگر کاربردهای نانوتکنولوژیکی داشته باشند.
لیتوگرافی پرتو الکترونی در زمینههای مختلفی از جمله تولید نیمه هادی و توسعه حسگرهای نانومقیاس و دستگاههای کوانتومی کاربرد دارد. برای مثال این تکنیک در حوزه محاسبات کوانتومی نقش مهمی در ایجاد معماریهای ظریف مورد نیاز برای دستکاری بیتهای کوانتومی (کیوبیت) ایفا میکند.
علاوه بر این، لیتوگرافی پرتو الکترونی در پیشرفت نانوفوتونیک که در آن دستکاری نور در مقیاس نانو نویدبخش فناوریهای ارتباطی سریعتر و کارآمدتر بوده نقش مهمی دارد. محققان میتوانند با ساختن سازههایی با ابعاد کوچکتر از طول موج نور، رفتار فوتونها را به گونهای کنترل کنند که زمانی غیرممکن به نظر میرسید.
لیتوگرافی چاپ نانو
لیتوگرافی چاپ نانو (NIL) به عنوان یکی دیگر از بازیگران توانمند در عرصه تولید نانو مطرح است و رویکردی مقرون به صرفه و توان عملیاتی بالا برای تکرار الگوهای نانومقیاس در تجهیزات آزمایشگاه تحقیق و تولید نانوتکنولوژی ارائه میکند. لیتوگرافی چاپ نانو با الهام از فرآیندهای منبت کاری سنتی از قالب یا مهر برای انتقال الگوها بر روی یک بستر استفاده میکند.
در فرآیند لیتوگرافی چاپ نانو یک قالب از پیش طرحدار که اغلب از موادی مانند سیلیکون یا کوارتز ساخته شده بر روی یک بستر نازک با پوشش مقاوم فشرده میشود. ماده مقاوم تحت یک انتقال فاز قرار میگیرد و الگوی قالب را در حین جامد شدن میپذیرد. مراحل بعدی مانند رسوب گذاری منجر به تکرار ویژگیهای نانومقیاس مورد نظر بر روی بستر میشود.
مزایا و کاربردها
لیتوگرافی چاپ نانو در مقیاس پذیری و کارایی برتر است و آن را به انتخابی جذاب برای تولید نانو در مقیاس بزرگ تبدیل میکند. توانایی آن در تکرار الگوهای پیچیده با وفاداری بالا و با سرعت بالا، این تکنیک را به عنوان یک فناوری کلیدی برای تولید دستگاهها و قطعات در مقیاس نانو قرار میدهد.
کاربردهای لیتوگرافی چاپ نانو طیف وسیعی از صنایع، از الکترونیک و فوتونیک تا بیوتکنولوژی را در بر میگیرد. این تکنیک در الکترونیک برای ساخت مدارهای مجتمع، میکروالکترونیک و دستگاههای حافظه استفاده میشود. سهم آن در کوچک سازی قطعات الکترونیکی نقش حیاتی در پیشبرد قابلیتهای دستگاههای الکترونیکی مدرن ایفا کرده است.
لیتوگرافی چاپ نانو در فوتونیک، تولید اجزای نوری با ویژگیهای نانومقیاس را امکانپذیر میکند و به توسعه دستگاههای فوتونیک کارآمد و فشرده کمک میکند. ادغام ساختارهای نانومقیاس در مواد نوری امکانات جدیدی را برای کنترل جریان نور به محققان نشان میدهد که منجر به پیشرفتهایی در فناوریهای مخابرات و تصویربرداری میشود.
طیف سنج جرمی
طیف سنجی جرمی (MS) در حوزه پیچیده نانوتکنولوژی که در آن دقت در سطح مولکولی بسیار مهم است به عنوان یک ابزار همه کاره و ضروری ظاهر میشود. این تکنیک به عنوان یک چشم بینا که به ترکیب مواد در مقیاس نانو نگاه میکند اطلاعاتی را در مورد ساختارها و خواص مولکولی ارائه میدهد که بلوکهای سازنده نوآوری را تعریف میکنند.
طیف سنجی جرمی در اصل تکنیکی برای جداسازی و تجزیه و تحلیل یونها بر اساس نسبت جرم به بار آنها است. این فرآیند شامل یونیزاسیون یک نمونه و به دنبال آن جداسازی یونها در یک میدان الکتریکی یا مغناطیسی و در نهایت تشخیص و اندازه گیری این یونها است. طیف جرمی به دست آمده اثر انگشتی از ترکیب مولکولی نمونه ارائه میدهد.
کاربردها
طیف سنجی جرمی در زمینه تحقیقات نانوتکنولوژی نقش مهمی در شناسایی نانوذرات، مولکولها و مواد دارد. نانوذرات که اغلب در زمینههایی مانند پزشکی، کاتالیزور و الکترونیک به کار میروند، دارای خواص منحصر به فردی هستند که از اندازه و ترکیب آنها ناشی میشود. این تکنیک به محققان اجازه میدهد تا ترکیب عنصری، وزن مولکولی و جزئیات ساختاری این موجودات در مقیاس نانو را دقیقاً تعیین کنند.
یکی از کاربردهای کلیدی طیف سنجی جرمی در فناوری نانو در تجزیه و تحلیل شیمی سطح نانومواد نهفته است. درک گروههای عاملی و تغییرات شیمیایی روی سطح نانوذرات برای تنظیم خواص آنها و بهینه سازی عملکرد آنها در کاربردهای مختلف ضروری است. تکنیکهای طیف سنجی جرمی، مانند طیفسنجی جرمی چهار قطبی حساسیت و وضوح مورد نیاز برای برملا کردن این ساختارهای سطحی پیچیده را فراهم میکنند.
علاوه بر این، طیف سنجی جرمی در زمینه نانوپزشکی که در آن نانوذرات برای تحویل دارو، تصویربرداری و اهداف تشخیصی طراحی شدهاند بسیار مفید است. محققان میتوانند با تجزیه و تحلیل ترکیب نانوذرات حاوی دارو از دقت و اثربخشی مداخلات درمانی اطمینان حاصل کنند. این تکنیک همچنین به مطالعه برهمکنشهای بین نانوذرات و سیستمهای بیولوژیکی کمک میکند و زیستسازگاری و سمیت بالقوه آنها را روشن میکند.
طیف سنجی جرمی در حوزه کاتالیز محققان را قادر میسازد تا مکانهای فعال و مکانیسمهای واکنش نانوکاتالیستها را بررسی کنند. درک اینکه چگونه نانوذرات واکنشهای شیمیایی را در سطح مولکولی تسهیل میکنند، برای طراحی کاتالیزورهایی با کارایی و انتخابپذیری بالا ضروری است. توانایی بررسی دقیق پیچیدگیهای مولکولی نانوذرات، این تکنیک را به بخشی از تجهیزات آزمایشگاه تحقیق و تولید نانوتکنولوژی تبدیل میکند و محققان را در جستجوی نانومواد مناسب و بهینهشده راهنمایی میکند.
راکتور سنتز نانوذرات
راکتورهای سنتز نانوذرات در قلب تجهیزات آزمایشگاه تحقیق و تولید نانوتکنولوژی بستر نوآوری هستند و بلوکهای ساختمانی را ایجاد میکنند که باعث پیشرفت در زمینههای مختلف میشوند. این راکتورها با استفاده از تکنیکهای مختلفی مانند سنتز سل-ژل و رسوب بخار شیمیایی (CVD) به عنوان کارگاههای عملیاتی ظاهر میشوند که در آن محققان شرایط را به دقت کنترل میکنند تا نانوذراتی با اندازهها، شکلها و خواص خاص تولید کنند.
سنتز سل-ژل (Sol-Gel) یک تکنیک همه کاره و پرکاربرد برای تولید نانوذرات، لایههای نازک و مواد کامپوزیتی با خواص مناسب است. این فرآیند با ایجاد یک سل یعنی یک سوسپانسیون کلوئیدی از ذرات نانومقیاس در یک مایع که معمولاً شامل آلکوکسیدهای فلزی است آغاز میشود. سل تحت ژل شدن قرار میگیرد و در نتیجه یک شبکه سه بعدی ایجاد میشود که ذرات در مقیاس نانو را به دام میاندازد. خشک کردن و عملیات حرارتی بعدی نانومواد نهایی را به دست میدهد.
مزایا و کاربردها
یکی از مزایای کلیدی سنتز سل-ژل توانایی آن در تولید مواد با کنترل دقیق ترکیب و مورفولوژی است. محققان میتوانند پارامترهایی مانند غلظت پیش ساز، pH و دما را برای تعیین اندازه، شکل و ساختار نانوذرات به دست آمده تنظیم کنند. این سطح از کنترل به ویژه در کاربردهایی مانند کاتالیزورها، حسگرها و دستگاههای زیست پزشکی که خواص نانومواد مستقیماً بر عملکرد تأثیر میگذارند ارزشمند است.
مواد مشتق شده از سل-ژل در زمینههای بی شماری، از اپتیک و الکترونیک گرفته تا ذخیره و تبدیل انرژی کاربرد دارند. به عنوان مثال فرآیندهای سل-ژل در اپتیک برای ساخت لایههای نازک و پوششهایی با ضریب شکست و خواص نوری مناسب استفاده میشوند. مواد مشتق شده از سل ژل در کاربردهای انرژی به توسعه باتریهای پیشرفته، ابرخازنها و دستگاههای فتوولتائیک کمک میکنند.
رسوب بخار شیمیایی
رسوب بخار شیمیایی (CVD) یک تکنیک قدرتمند برای رسوب گذاری لایههای نازک با دقت نانومتری است. در این تکنیک، گازهای پیش ساز به محفظه واکنش وارد میشوند که در آن تحت واکنشهای شیمیایی قرار میگیرند تا یک لایه نازک روی سطح بستر تولید کنند. انتخاب پیش ساز، دما و فشار به محققان اجازه میدهد تا ترکیب، ضخامت و بلور فیلم را کنترل کنند.
رسوب بخار شیمیایی در فناوری نانو برای ساخت لایههای نازک از مواد مختلف از جمله نیمه هادی، فلزات و سرامیک استفاده میشود. این تکنیک در تولید دستگاههای الکترونیکی مانند مدارهای مجتمع و ترانزیستورهای لایه نازک که در آن کنترل دقیق روی خواص فیلم برای عملکرد بهینه ضروری بوده بسیار مفید است.
علاوه بر این، رسوب بخار شیمیایی نقش مهمی در سنتز مواد دو بعدی مانند گرافن ایفا میکند. محققان میتوانند با کنترل دقیق شرایط رشد، لایههای گرافنی با ضخامت یکنواخت و خواص الکترونیکی استثنایی را مهندسی کنند. این لایههای گرافن در الکترونیک انعطافپذیر، حسگر و پوششهای رسانای شفاف کاربرد دارند.
موچین مبتنی بر لیزر
موچین مبتنی بر لیزر نوعی از موچین نوری معروف است که در میان تجهیزات آزمایشگاه تحقیق و تولید نانوتکنولوژی به عنوان ابزاری قدرتمند برای دستکاری نانوذرات با دقت بسیار عالی ظاهر شدهاند. این تکنیک از انتقال تکانه مرتبط با جذب یا بازتاب نور لیزر استفاده میکند و نیرویی ایجاد میکند که میتواند نانوذرات را در فضای سه بعدی به دام انداخته و حرکت دهد.
اصل کاری پشت موچینهای مبتنی بر لیزر شامل متمرکز کردن پرتو لیزر به یک نقطه میکروسکوپی است. گرادیان شدید میدان لیزر در نزدیکی کانون، نیرویی ایجاد میکند که میتواند نانوذرات را به دام بیاندازد؛ دقیقاً مانند موچینی که اجسام کوچک را میگیرد و آنها را نگه میدارد. محققان میتوانند با دستکاری موقعیت و شدت لیزر، نیروهای کنترلشدهای را بر روی تک تک نانوذرات اعمال کنند و امکان حرکت و مونتاژ دقیق را فراهم کنند.
کاربردها
موچینهای مبتنی بر لیزر در زمینههای مختلف، از تحقیقات فیزیک بنیادی گرفته تا مونتاژ ساختارهای نانومقیاس برای کاربردهای فناوری دیده میشوند. به عنوان مثال موچینهای لیزری در زیست شناسی برای دستکاری سلولهای منفرد، مطالعه فرآیندهای بیولوژیکی در سطح سلولی و حتی انجام میکروجراحی روی اندامکهای فردی استفاده میشود.
موچینهای مبتنی بر لیزر در فناوری نانو به عنوان ابزاری برای مونتاژ نانوذرات در ساختارهای مورد نظر درخشان ظاهر میشوند. چه در ساخت مدارهای نانومقیاس یا چیدمان نانوذرات برای سیستمهای دارورسانی باشد، دقت ارائه شده توسط موچینهای مبتنی بر لیزر به تحقق معماریهای نانومقیاس پیچیده و کاربردی کمک میکند.
سیستمهای میکروسیال
سیستمهای میکروسیال که با کانالها و محفظههایی با ابعاد در حد میکرومتر مشخص میشوند به دلیل توانایی در کنترل دقیق و دستکاری سیالات در مقیاس نانو در میان تجهیزات آزمایشگاه تحقیق و تولید نانوتکنولوژی ضروری شدهاند. این سیستمها یک پلتفرم همهکاره برای جابجایی و تعامل با نانوذرات فراهم میکنند و مجموعه ابزاری را برای انجام وظایف مختلف از مرتبسازی ذرات تا سنتز شیمیایی به محققان ارائه میدهند.
اصل کاری سیستمهای میکروسیال در توانایی آنها برای دستکاری دقیق حجمهای کوچک سیالات درون میکروکانالها نهفته است. محققان میتوانند با استفاده از اصول دینامیک سیالات در مقیاس میکرو جریان، اختلاط و واکنش سیالات را با دقت بی سابقهای کنترل کنند. این سطح از دقت به ویژه هنگام برخورد با مواد نانومقیاس ارزشمند است که در آن تغییرات کوچک میتواند به طور قابل توجهی بر نتایج تأثیر بگذارد.
کاربردها
سیستمهای میکروسیال کاربردهای بی شماری در تحقیقات نانوتکنولوژی ارائه میدهند. این سیستمها برای سنتز نانوذرات محیطهای کنترلشدهای را فراهم میکنند که شرایط واکنش را میتوان به خوبی تنظیم کرد که منجر به تولید نانوذرات با خواص خاص میشود. بهعلاوه، میکروسیالها مرتبسازی و جداسازی کارآمد نانوذرات را بر اساس اندازه، شکل یا سایر ویژگیها امکانپذیر میسازد و تحلیل و کاربردهای پاییندستی را تسهیل میکند.
سیستمهای میکروسیال در حوزه تحویل دارو به توسعه حاملهای دارو با کنترل دقیق کمک میکنند. محققان میتوانند با کپسوله کردن داروها در داخل نانوذرات و هدایت آنها از طریق میکروکانال فرآیند تحویل را بهینه کرده و از انتشار هدفمند و کنترل شده عوامل درمانی اطمینان حاصل کنند. این رویکرد نویدبخش افزایش اثربخشی درمانها در عین به حداقل رساندن عوارض جانبی است.
ادغام سیستمهای میکروسیال با سایر تکنیکهای دستکاری نانو مانند موچینهای مبتنی بر لیزر قابلیتهای آنها را بیشتر میکند. این هم افزایی به محققان این امکان را میدهد که نه تنها سنتز نانوذرات را کنترل کنند بلکه آنها را دستکاری و در ساختارهای عملکردی مونتاژ کنند. پیوند دقت در جابجایی سیال و توانایی اعمال نیروهای کنترل شده بر نانوذرات، مرزهای جدیدی را در تحقیق و توسعه فناوری نانو میگشاید.
سیستم نانوالکترومکانیکی
در پیگیری بیوقفه کوچکسازی و افزایش عملکرد، همگرایی الکترونیک و مکانیک در مقیاس نانو باعث ایجاد سیستمهای نانوالکترومکانیکی (NEMS) شده است. این سیستمها که نمونهای از تلفیق اجزای الکترونیکی و مکانیکی در تجهیزات آزمایشگاه تحقیق و تولید نانوتکنولوژی هستند نویدبخش کاربردهای بیشماری از حسگرهای فوق حساس تا معماریهای محاسباتی جدید هستند.
در قلب سیستم نانوالکترومکانیکی ادغام عناصر الکترونیکی و مکانیکی در یک دستگاه قرار دارد که در آن تعامل بین این اجزا برای عملکردهای خاص مهار میشود. اجزای متداول دستگاههای نانوالکترومکانیکی شامل تشدیدکنندههای مکانیکی نانومقیاس، مبدلها و مدارهای الکترونیکی است که همگی برای دستیابی به نتایج مطلوب بهطور پیچیده به هم متصل هستند.
کاربردها
یکی از نمونههای قابل توجه دستگاههای نانوالکترومکانیکی تشدید کننده نانومکانیکی است. این ساختارهای کوچک که اغلب از موادی مانند سیلیکون یا نانولولههای کربنی ساخته شدهاند وقتی تحت تأثیر نیروهای خارجی قرار میگیرند ارتعاشات مکانیکی در مقیاس نانو از خود نشان میدهند. توانایی تشخیص و دستکاری این ارتعاشات اساس کاربردهای مختلف از جمله سنسورهای جرم فوق العاده حساس و آشکارسازهای نیرو با دقت بالا را تشکیل میدهد.
دستگاههای نانوالکترومکانیکی در قلمرو سنجش حساسیت بینظیری را ارائه میدهند و آنها را کاندیدای ایدهآلی برای تشخیص تغییرات جزئی در جرم، نیرو یا جابجایی میکنند. این حساسیت پیامدهایی در زمینههایی مانند مراقبتهای بهداشتی دارد که در آن حسگرهای مبتنی بر نانوالکترومکانیک میتوانند برای شناسایی مولکولهای زیستی در غلظتهای پایین، باز کردن راههایی برای ابزارهای تشخیصی پیشرفته و پزشکی شخصیسازی شده استفاده شوند.
دستگاههای نانوالکترومکانیکی فراتر از سنجش برای پتانسیل آنها در پردازش سیگنال و ذخیره اطلاعات مورد بررسی قرار میگیرند. ادغام تشدیدگرهای نانومقیاس با مدارهای الکترونیکی امکان توسعه معماریهای محاسباتی جدید و دستگاههای حافظه را فراهم میکند. از خواص مکانیکی ذاتی این دستگاهها میتوان برای وظایف پردازش اطلاعات استفاده کرد و به طور بالقوه راه را برای نسل بعدی فناوریهای محاسباتی بسیار کارآمد و فشرده هموار کرد.
علاوه بر این، دستگاههای نانوالکترومکانیکی به اکتشاف پدیدههای کوانتومی در مقیاس نانو کمک میکنند. دستکاری کنترل شده تشدید کنندههای مکانیکی در ارتباط با حالتهای الکترونیکی، محققان را قادر میسازد تا در قلمرو کوانتومی کاوش کنند و اطلاعاتی در مورد انسجام و درهم تنیدگی کوانتومی ارائه دهند. این تلاقی مکانیک و فیزیک کوانتومی نویدبخش توسعه فناوریهای کوانتومی از جمله حسگرهای کوانتومی و پردازش اطلاعات کوانتومی است.
کلام آخر
بررسی تجهیزات آزمایشگاه تحقیق و تولید نانوتکنولوژی دنیایی جذاب را نشان میدهد که در آن دانشمندان و مهندسان از ابزارهای دقیقی برای دستکاری و درک مقیاس نانو استفاده میکنند. از تصویربرداری از اتمهای منفرد با میکروسکوپهای تونلی روبشی گرفته تا ساخت معماریهای نانومقیاس با موچینهای مبتنی بر لیزر، هر ابزار نقشی محوری در پیشبرد درک و قابلیتهای ما در خط مقدم فناوری نانو ایفا میکند.
