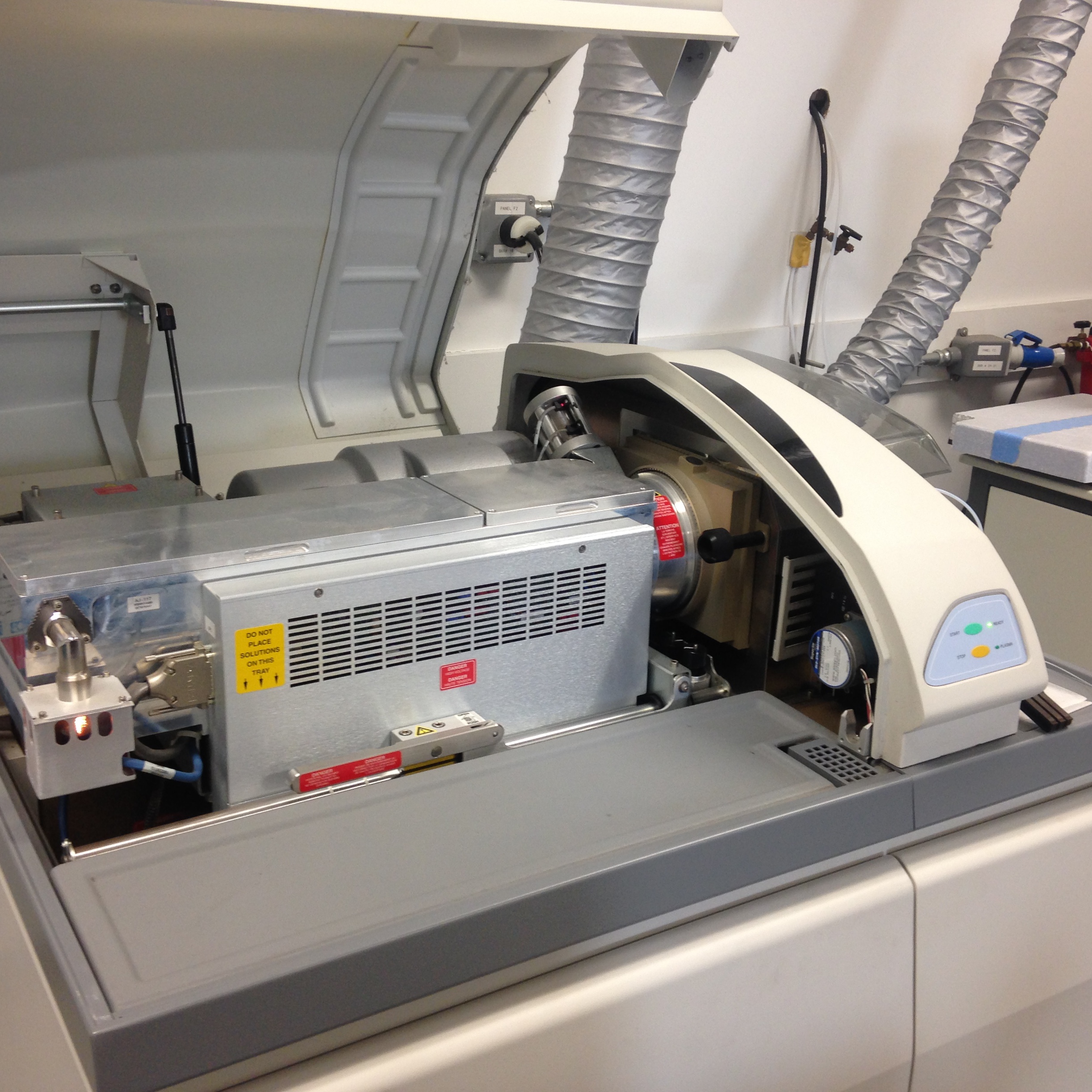

دستگاه ICP-MS برند PerkinElmer مدل ELAN 9000

دستگاه ICP-MS برند PerkinElmer مدل ELAN 9000 ابزار قدرتمندی است که می‌تواند آنالیز ردیابی عناصر مختلف را در انواع مختلف نمونه انجام دهد. ICP-MS مخفف عبارت Inductively Coupled Mass Spectrometry است، تکنیکی که از یک مشعل پلاسما برای یونیزه کردن نمونه و یک طیف سنج جرمی برای جداسازی و تشخیص یون‌ها بر اساس نسبت جرم به بار آنها استفاده می‌کند.

مشخصات فنی

محدودیت‌های تشخیص (سه برابر انحراف استاندارد نقطه خالی با استفاده از زمان ادغام سه ثانیه و اوج پرش در 1 نقطه در هر جرم): < 9 نانوگرم در لیتر (ppt) برای Be، < 2 نانوگرم در لیتر (ppt) برای Co، < 0.5 نانوگرم در لیتر (ppt) برای In و U

حساسیت (شدت سیگنال محلول 1 میلی گرم در لیتر (ppb)): 10 Mcps/mg/L برای Mg، 40 Mcps/mg/L برای In، 30 Mcps/mg/L برای U

اکسید و گونه‌های دارای بار مضاعف: < 3٪ برای CeO+/Ce+ و Ba+2/Ba+

نویز پس زمینه: < 5 cps در جرم 220

دقت کوتاه مدت (ضریب تغییرات برحسب % RSD برای محلول چند عنصری 10 میکروگرم در لیتر، با اندازه گیری 24Mg، 63Cu، 114Cd و 208Pb، با استفاده از زمان ادغام 3 ثانیه): < 3% RSD

پایداری طولانی مدت (پایداری نسبی پس از یک ساعت گرم کردن): < 4% RSD در مدت 4 ساعت

دقت نسبت ایزوتوپی (نسبت ایزوتوپی Ag با استفاده از محلول 50 میکروگرم در لیتر): < 0.2% RSD

پایداری کالیبراسیون جرمی: < 0.05 amu بیش از 8 ساعت کار مداوم

زمان ته نشینی پیک پرش (زمان ته نشین شدن الکترونیک پس از پرش پیک به موقعیت جرم گسسته): حالت شمارش پالس معمولی: 200 میکرو ثانیه. حالت دامنه پویای توسعه یافته: 3 میلی ثانیه

سرعت اسکن چهار قطبی: 2400 amu/sec

حساسیت فراوانی (شدت یک ایزوتوپ معین در حداکثر اوج طیفی، نسبت به شدت آن ایزوتوپ در 1 amu کمتر و در 1 amu بالاتر از موقعیت جرمی مربوط به حداکثر پیک): > 1000:1

دستگاه ICP-MS برند PerkinElmer مدل ELAN 9000 برای ساده‌سازی و بهینه‌سازی آنالیز روتین ردیابی که به معنای اندازه‌گیری غلظت عناصر در سطح قسمت در تریلیون (ppt) یا پایین‌تر است طراحی شده است. این دستگاه برای آزمایشگاه‌های محیطی، بالینی، ژئوشیمیایی و آزمایش‌های عمومی با بارهای متوسط تا سنگین نمونه‌های سطح ایده‌آل است. این دستگاه دارای فناوری اثبات شده ICP-MS مبتنی بر 40 سال نوآوری است. این دستگاه حساسیت بالا، محدودیت‌های تشخیص کم، دقت، پایداری و سرعت عالی را برای کاربران خود ارائه می‌دهد.

امکانات دستگاه

وضوح قابل تنظیم با AutoRes

ویژگی AutoRes تنظیم انتخابی وضوح جرمی را برای آنالیت‌های مجزا در حالی که وضوح اسمی را در محدوده جرم حفظ می‌کند، امکان پذیر می‌کند. این امر تداخل‌ها را به حداقل می‌رساند، محدودیت‌های تشخیص را بهبود می‌بخشد و محدوده‌های خطی کار را گسترش می‌دهد. توانایی بهینه سازی وضوح برای توده‌های مشکل ساز، انعطاف پذیری را برای غلبه بر چالش‌های ماتریس و جمع آوری داده‌های با کیفیت بالا فراهم می‌کند.

پلاسمای قوی با PlasmaLok

فناوری PlasmaLok پارامترهای پلاسما را به صورت آنلاین نظارت و بهینه سازی می‌کند تا شرایط پایدار برای یونیزاسیون و حمل و نقل را حفظ کند. این ویژگی باعث افزایش ثبات و تکرارپذیری سیگنال می‌شود. PlasmaLok با مدیریت فعال یکپارچگی پلاسما زمان کار را بین تیونینگ و مداخلات تعمیر و نگهداری به حداکثر می‌رساند. این ویژگی نوسانات را کاهش می‌دهد که می‌تواند بر دقت نتایج تاثیر بگذارد.

راه اندازی و خاموش شدن خودکار

ویژگی‌های AutoStart و AutoStop روشن و خاموش کردن خودکار دستگاه ICP-MS برند PerkinElmer مدل ELAN 9000 را امکان‌پذیر می‌سازد. این ویژگی به کاربران اجازه می‌دهد تا برنامه‌های تنظیمی را برای روال‌های راه‌اندازی و خاموش کردن بدون نظارت تنظیم کنند. راه‌اندازی و خاموش شدن خودکار ابزار با آماده کردن MS هنگام شروع شیفت و اتمام کار در زمان و انرژی صرفه‌جویی می‌کند.

ویژگی AutoLens برای حساسیت بهینه

قابلیت AutoLens به طور خودکار ولتاژهای اعمال شده به اپتیک یونی را برای هر عنصر اندازه گیری شده در طول آنالیز چند عنصری بهینه می‌کند. این ویژگی سیگنال‌ها و توان عملیاتی آنالیت را به حداکثر می‌رساند. با تنظیم حساسیت‌ها در محدوده جرم، AutoLens نیاز به یافتن ولتاژهای معمولی که برای همه یون‌ها کار می‌کنند را کاهش می‌دهد و بالاترین کیفیت داده‌ها برای هر عنصر اندازه گیری شده به دست می‌آید.

پمپ پریستالتیک یکپارچه

یک پمپ پریستالتیک داخلی، جذب و تخلیه نمونه‌ها را مدیریت می‌کند و بهره وری را بهبود می‌بخشد. طراحی منحصر به فرد محافظ لوله طول عمر پمپ را افزایش می‌دهد. پمپ یکپارچه راه اندازی را ساده می‌کند و با به حداقل رساندن لوله، آلودگی را کاهش می‌دهد. عملکرد پریستالتیک از انتقال نمونه جلوگیری می‌کند اما محافظ لوله باعث کاهش سایش می‌شود.

تحلیلگر چهار قطبی

دستگاه ICP-MS برند PerkinElmer مدل ELAN 9000 از یک تحلیلگر جرمی چهار قطبی با فرکانس بالای 2.5 مگاهرتز استفاده می‌کند که حساسیت و وضوح عالی را ارائه می‌دهد. پایداری کالیبراسیون توده سنگ-جامد را امکان پذیر می‌کند. تحلیلگر چهار قطبی سریع امکان جداسازی قله‌های واضح تر را حتی بین توده‌های مشابه فراهم می‌کند. این ویژگی باعث کاهش تداخل و نتایج مثبت کاذب می‌شود.

آشکارساز دو حالته

یک آشکارساز دو حالته همزمان منحصر به فرد تا 8 مرتبه محدوده دینامیکی را ارائه می‌دهد و غلظت‌های بالا و پایین را به طور همزمان اندازه گیری می‌کند بدون اینکه عملکرد را به خطر بیندازد. دو کانال تشخیص همزمان، محدوده خطی کاری آنالیت‌ها را افزایش می‌دهند و نیاز به تکرار را از بین می‌برند. این دستگاه می‌تواند تغییرات غلظت گسترده ای را در یک آنالیز مدیریت کند.

پمپ‌های یکپارچه

پمپ‌های مستقلی در دستگاه ICP-MS برند PerkinElmer مدل ELAN 9000 تعبیه شده‌اند که نیازهای نصب و سرویس را ساده می‌کنند. این ویژگی باعث کاهش نویز صوتی می‌شود. پمپ‌های داخلی نیاز به پمپ‌های بزرگتر خارجی و مجرای اضافی گسترده را از بین می‌برند.

تغییر سریع مخروط‌های رابط

مخروط‌های رابط را می‌توان به سرعت توسط کاربران تعویض کرد و زمان کارکرد ابزار را به حداکثر رساند. دسترسی آسان پنل جلویی به مخروط‌های رابط، نگهداری و تمیز کردن سریع را برای توان نمونه بالا امکان‌پذیر می‌سازد. این امر هزینه‌های مرتبط با آسیب یونی اپتیک را کاهش می‌دهد.

فیلتر چهار قطبی پرسرعت

فیلتر جرمی چهار قطبی ELAN با حداکثر 2400 واحد جرم اتمی در ثانیه اسکن می‌کند و آنالیز سریع سیگنال گذرا را تسهیل می‌کند. سرعت اسکن سریع اجازه می‌دهد تا سیگنال‌های آنالیت گذرا را قبل از ناپدید شدن، جمع آوری و کمی سازی کنید. سرعت بالا همچنین برای برنامه‌هایی که شامل جداسازی سریع مانند LC-MS هستند مفید است.

تجهیزات جانبی دستگاه

نمونه‌بردار خودکار

نمونه‌بردار خودکار ورود بدون مشکل نمونه از صفحات میکروتیتر یا سینی‌های ویال حاوی نمونه‌های متعدد را امکان‌پذیر می‌سازد. این ابزار به طور خودکار آسپیراسیون می‌کند و نمونه‌ها را به نبولایزر تحویل می‌دهد. بسته به نوع ویال و نیاز به ظرفیت، گزینه‌های نمونه‌بر خودکار مختلف در دسترس هستند.

نبولایزر برای تولید آئروسل مایع

نبولایزرها نمونه‌های مایع را به یک آئروسل قابل استفاده برای ورود به مشعل پلاسما تبدیل می‌کنند. انواع مختلف نبولایزر بر اساس خواص نمونه و نیازهای سرعت جریان موجود است. نبولایزرهای متحدالمرکز، جریان متقاطع و مواد جامد بالا با ویسکوزیته، ماتریس و سطوح ذرات مختلف مطابقت دارند. راندمان تولید آئروسل بر حساسیت و دقت فرآیند تأثیر می‌گذارد.

محفظه‌های اسپری برای تهویه هوا

محفظه‌های اسپری قطرات بزرگ را از آئروسل نمونه قبل از ورود به پلاسما خارج می‌کنند. این ابزار باعث کاهش اثرات ماتریس و نوسانات سیگنال می‌شود. گزینه‌های مختلف محفظه اسپری عملکرد را برای حلال‌ها و ماتریس‌های مختلف بهینه می‌کند. محفظه‌های اسپری سیکلونیک برای انواع نمونه‌های پیچیده و جامدات با محلول بالا، حل شدن کارآمدی را ارائه می‌دهند.

مشعل‌های پلاسما برای یونیزاسیون نمونه

مشعل پلاسما یک پلاسمای آرگون با دمای بالا را تشکیل می‌دهد که نمونه را برای آنالیز جرم یونیزه می‌کند. مشعل‌ها بسته به نیاز در پیکربندی استاندارد یا با قدرت بالا موجود هستند. مشعل‌های ویژه برای کاربردهای خاصی مانند حلال‌های آلی یا سطوح بالای ماتریس طراحی شده اند. عملکرد مشعل بر حساسیت، اثرات ماتریس و پایداری یونیزاسیون تأثیر می‌گذارد.

انژکتورهای ورودی نمونه

انژکتور نمونه آئروسل را در یک موقعیت بهینه برای یونیزاسیون به مشعل پلاسما تحویل می‌دهد. انتخاب مواد و قطر انژکتورها با هدف کاهش سایش و خوردگی مشعل انجام می‌شود. گاز خنک در اطراف انژکتور جریان دارد تا از گرمای پلاسما محافظت کند. انژکتورهای عریض گرفتگی را در نمونه‌های ماتریس بالا کاهش می‌دهند.

مخروط‌های رابط برای پرتو یونی

مخروط‌های رابط بین پلاسما و طیف سنج جرمی پمپاژ دیفرانسیل را تسهیل می‌کنند و یون‌ها را در یک پرتو متمرکز می‌کنند. مخروط‌های نمونه ساخته شده از نیکل یا پلاتین دوام بالا و مقاومت در برابر خوردگی را ارائه می‌دهند. مخروط‌های اسکیمر پروفیل پرتو ورودی به تحلیلگر جرم را اصلاح می‌کند و بر وضوح و حساسیت تأثیر می‌گذارد.

لنزهای یونی برای انتقال پرتو

لنزهای یونی پرتو یونی را از مخروط‌ها به تجزیه‌گر جرم شکل داده و متمرکز می‌کنند و کارایی انتقال یون را بهینه می‌کنند. ولتاژ لنز به صورت دستی یا خودکار قابل تنظیم است. ولتاژهای مثبت اعمال شده بر روی لنزها با اثرات دفع بار فضایی برای حداکثر انتقال یون مقابله می‌کند. تنظیمات لنز بر سطوح سیگنال مشاهده شده، ثبات و حساسیت فراوانی تأثیر می‌گذارد.

آشکارساز یون برای اندازه گیری سیگنال

آشکارساز یون‌های منتقل شده از فیلتر جرمی را اندازه گیری می‌کند و سیگنال‌های الکترونیکی متناسب با شدت پرتو یونی در هر مقدار m/z تولید می‌کند. هر دو حالت شمارش پالس و آنالوگ با حداکثر 8 مرتبه محدوده دینامیکی در دسترس هستند. دو آشکارساز همزمان محدوده خطی گسترده‌ای را در یک آنالیز فعال می‌کنند. نوع آشکارساز بر محدودیت‌های تشخیص و کمی سازی تأثیر می‌گذارد.

نرم افزار کنترل و آنالیز

نرم افزار ELAN سخت افزار را کنترل می‌کند، داده‌ها را از طریق روش‌های چند عنصری به دست می‌آورد، نتایج را پردازش می‌کند و با انعطاف پذیری گزارش تولید می‌کند. این ابزار توسعه روش، بهینه‌سازی، اجرای کنترل کیفیت و عیب‌یابی جریان‌های کاری در عین اینکه پردازش داده‌ها، تجسم و ذخیره‌سازی مجموعه‌های نمونه بزرگ را به طور کارآمد انجام می‌دهد فراهم می‌کند.
