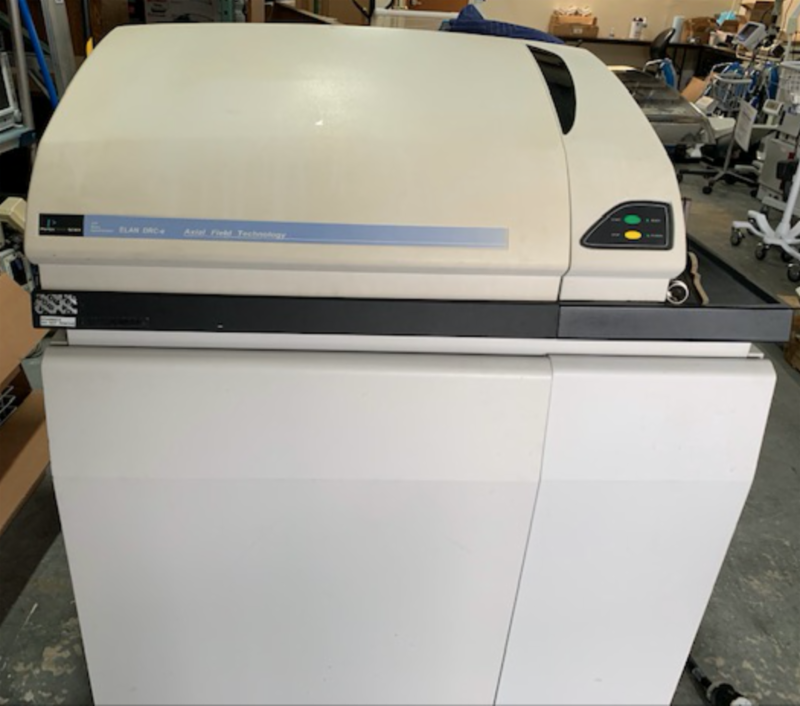

دستگاه ICP-MS برند PerkinElmer مدل ELAN DRC-e

دستگاه ICP-MS برند PerkinElmer مدل ELAN DRC-e یک ابزار پیشرفته است که قدرت طیف سنجی جرمی پلاسمای جفت شده القایی (ICP-MS) را با قابلیت حذف تداخل سلول واکنش دینامیکی (DRC) ترکیب می‌کند. این دستگاه طراحی شده است تا حساسیت و عملکرد بدون نقص را در یک سیستم قوی برای آزمایشگاه ارائه دهد.

مشخصات فنی

محدوده جرم: 2 - 260 amu

وضوح جرم: 0.7 - 0.9 amu

سرعت اسکن: تا 10000 amu در ثانیه

حساسیت: بیشتر از 10 میلیون شمارش در ثانیه در هر ppb برای اکثر عناصر

محدودیت‌های تشخیص: کمتر از 0.05 ppt برای اکثر عناصر

محدوده دینامیکی: بیشتر از 9 مرتبه بزرگی

پایداری: کمتر از 5% RSD در 8 ساعت

نرخ جذب نمونه: 0.05 - 2 میلی لیتر در دقیقه

ظرفیت نمونه: حداکثر 200 نمونه در ساعت

گزینه‌های گاز واکنش: هر گاز یا مخلوط

سرعت جریان گاز واکنش: حداکثر 5 میلی لیتر در دقیقه

فشار گاز واکنش: تا 5 Torr

توان پلاسما: 1000 - 1600 وات

مولد فرکانس رادیویی: حالت جامد 27.12 مگاهرتز

مخروط‌های رابط: نیکل یا پلاتین

میله‌های چهارقطبی: سرامیک با پوشش نیترید تیتانیوم

آشکارسازها: ضریب الکترون داینود گسسته و آشکارساز فارادی

ولتاژ کاری: 220 یا 240 ولت تک فاز

ابعاد (WxDxH):59 x 66 x 58 سانتی متر

وزن: 130 کیلوگرم

دستگاه ICP-MS برند PerkinElmer مدل ELAN DRC-e یک آنالیزور عنصری است که می‌تواند غلظت و ترکیب ایزوتوپی عناصر را در نمونه‌های مختلف مانند مواد محیطی، بیولوژیکی، زمین شناسی و صنعتی اندازه گیری کند. این دستگاه از پلاسمای جفت شده القایی (ICP) به عنوان منبع یونی استفاده می‌کند که می‌تواند تقریباً هر عنصر جدول تناوبی را یونیزه کند. سپس یون‌ها با نسبت جرم به بار خود با استفاده از طیف سنج جرمی چهار قطبی (QMS) جدا می‌شوند، که می‌تواند از 2 تا 260 amu را در کمتر از 1 ثانیه اسکن کند. سپس یون‌ها توسط یک آشکارساز دو مرحله‌ای (SimulScan) شناسایی می‌شوند که می‌تواند سیگنال‌های بالا و پایین را به طور همزمان اندازه‌گیری کند و 9 مرتبه محدوده دینامیکی را ارائه دهد.

دستگاه ICP-MS برند PerkinElmer مدل ELAN DRC-e همچنین دارای یک سلول واکنش دینامیکی (DRC) است که یک راهنمای یون شش قطبی پر شده با گاز واکنش است. DRC از وضوح شیمیایی برای حذف تداخلات چند اتمی مبتنی بر پلاسما مانند گونه‌های مبتنی بر آرگون (ArO+، ArCl+) قبل از رسیدن به QMS استفاده می‌کند. این روند به ابزار اجازه می‌دهد عناصری را اندازه گیری کند که آنالیز آنها توسط ICP-MS معمولی دشوار است مانند As، Cr، Fe و Se. DRC همچنین از ایجاد تداخلات جدید از واکنش‌های جانبی متوالی که می‌تواند در سایر سیستم‌های مبتنی بر سلول رخ دهد جلوگیری می‌کند. DRC از تنظیم باند گذر دینامیکی (DBT) برای بهینه‌سازی انتقال یون‌های آنالیت و رد یون‌های مزاحم استفاده می‌کند که در نتیجه دقت تشخیص بهبود می‌یابد.

امکانات دستگاه

دستگاه ICP-MS برند PerkinElmer مدل ELAN DRC-e دارای ویژگی‌های بسیاری است که آن را به ابزاری قدرتمند و همه کاره برای کاربردهای مختلف تبدیل می‌کند. برخی از این ویژگی‌ها عبارتند از:

فناوری میدان محوری (AFT) برای پلاسمای قوی

AFT ثبت شده یک میدان مغناطیسی محوری کنترل شده را روی مشعل ICP اعمال می‌کند و کارایی یونیزاسیون را افزایش می‌دهد و اثرات ماتریس را کاهش می‌دهد. AFT همچنین استحکام و سرعت پلاسما را بهبود می‌بخشد و توان نمونه را افزایش می‌دهد. میدان محوری استخراج یون از پلاسما را به طیف سنج جرمی تقویت می‌کند. انتقال یون بهبودیافته امکان آنالیز سریع‌تر را بدون به خطر انداختن دقت، حتی برای ماتریس‌های چالش برانگیز فراهم می‌کند.

AutoLens برای اپتیک یونی بهینه

AutoLens یک روال تنظیم خودکار با کنترل نرم افزار است که ولتاژ لنز یونی را برای هر عنصر اندازه گیری شده در طی یک تحلیل چند عنصری تنظیم می‌کند. این ویژگی شدت سیگنال را به حداکثر می‌رساند و در عین حال سطوح نویز پس زمینه را به حداقل می‌رساند. تنظیم خودکار لنز اندازه گیری‌های حساس را در محدوده جرم بدون بهینه سازی دستی وقت گیر تضمین می‌کند.

AutoRes برای وضوح جرم متغیر

ویژگی AutoRes تغییر تفکیک جرمی کنترل شده توسط نرم‌افزار را برای آنالیت‌های منفرد با حفظ وضوح اسمی در سطح جهانی فعال می‌کند. این ویژگی تداخل‌ها را برای بهبود محدودیت‌های تشخیص کاهش می‌دهد. توانایی بهینه‌سازی وضوح برای توده‌های مشکل‌ساز، انعطاف‌پذیری بیشتری برای غلبه بر چالش‌های ماتریسی فراهم می‌کند. AutoRes به MS اجازه می‌دهد تا قدرت جداسازی را در صورت نیاز برای هر عنصر تطبیق دهد.

PlasmaLok برای پلاسمای سازگار

فناوری PlasmaLok به طور مداوم شرایط پلاسما مانند جریان گاز نبولایزر و موقعیت مشعل را برای عملکرد پایدار و طول عمر مخروط طولانی بهینه می‌کند.این ویژگی با مدیریت فعال یکپارچگی پلاسما زمان کار را بین تنظیم مجدد به حداکثر می‌رساند. به این ترتیب تغییرات سیگنال در طول زمان کاهش پیدا می‌کند که می‌تواند بر دقت کمی سازی تأثیر منفی بگذارد.

تغییر سریع مخروط‌های رابط

مخروط‌های رابط از پلاتین بادوام به جای نیکل برای افزایش مقاومت در برابر خوردگی و فرسایش حتی تحت بارهای ماتریس بالا ساخته شده اند. این مخروط‌ها برای دسترسی ساده به پنل جلویی طراحی شده‌اند تا امکان تبادل بدون زحمت را فراهم کنند. مخروط‌های قابل تعویض آسان توسط کاربر با تعویض سریع مخروط در صورت نیاز، زمان کارکرد دستگاه و توان نمونه را به حداکثر می‌رسانند و هزینه‌های نگهداری نیز کاهش می‌یابد.

سیستم تمام کوارتز ورودی نمونه

کل سیستم ورودی نمونه یعنی نبولایزر، محفظه اسپری، مشعل و انژکتور از کوارتز با خلوص بالا به جای فلز ساخته شده است. این امر عملاً آلودگی را از بین می‌برد و ثبات سیگنال را افزایش می‌دهد. بی‌اثر بودن کوارتز یکپارچگی نمونه را حفظ می‌کند و از رسوب سطحی که می‌تواند سیگنال‌ها را در طول دوره‌های طولانی تضعیف کند جلوگیری می‌کند. کوارتز بادوام همچنین در برابر حلال‌ها و اسیدهای تهاجمی مقاومت می‌کند.

فیلتر جرمی چهار قطبی با سرعت بالا

فیلتر چهار قطبی با فرکانس بالا 2.5 مگاهرتز فیلتر کردن جرمی سریع را با سرعت تا 10000 واحد جرم اتمی در ثانیه امکان پذیر می‌کند. این امر جمع آوری سریع داده‌ها و آنالیز سیگنال گذرا را تسهیل می‌کند. فیلتر چهار قطبی سریع امکان اندازه‌گیری مؤثر سیگنال‌های آنالیت کوتاه‌مدت را که معمولاً در کاربردهای لیزری یا کروماتوگرافی با آن مواجه می‌شوند فراهم می‌کند.

آشکارساز دوگانه SimulScan

یک آشکارساز دوگانه همزمان که یک ضرب‌کننده الکترون داینود گسسته (DDEM) و فارادی را ترکیب می‌کند تا 9 مرتبه محدوده دینامیکی را در یک تحلیل واحد ارائه می‌کند. این ویژگی امکان تشخیص همزمان آنالیت‌های سطح بالا و پایین را بدون به خطر انداختن عملکرد فراهم می‌کند. دو کانال تشخیص همگام تکرارهای غیرضروری را در تنظیمات ابزار مختلف حذف می‌کنند تا آنالیت‌هایی را که غلظت‌های بسیار متفاوتی در یک نمونه دارند ضبط کنند.

سلول واکنش دینامیک (DRC)

سلول واکنش دینامیکی اختصاصی یک گاز واکنشی را برای حذف تداخل‌ها قبل از آنالیز جرم، کاهش مثبت کاذب و بهبود قابلیت تشخیص معرفی می‌کند. DRC می‌تواند از هر گاز راکتیو بر اساس نیازهای کاربردی استفاده کند. DBT (تنظیم باند گذر دینامیکی) DRC را بهینه می‌کند و انتقال آنالیت را به حداکثر می‌رساند و در عین حال تداخل‌ها را به طور موثر حذف می‌کند.

لوازم جانبی دستگاه

سیستم لیزر ابلیشن برای نمونه برداری مستقیم جامد

لیزر فرسایش نمونه برداری غیر مخرب و مجزا از جامدات را با تمرکز یک پالس لیزر بر روی سطح برای تولید آئروسل برای ICP-MS امکان پذیر می‌کند. تنظیمات لیزر اجازه می‌دهد تا اندازه نقطه، انرژی و سرعت تکرار را بهینه سازی کنید تا در عین حال اثرات شکنش را به حداقل برسانید. این امر نقشه برداری سطح، پروفایل عمق و آنالیز ایزوتوپی موادی مانند فلزات، مواد معدنی و الکترونیک را تسهیل می‌کند.

سیستم تزریق جریان برای آنالیز سریع مایعات

ماژول تزریق جریان، تزریق خودکار نمونه‌های مایع را با توان عملیاتی بالا انجام می‌دهد. نمونه‌ها برای مخلوط کردن آنی با معرف‌ها یا رقیق‌کننده‌ها قبل از نبولیزاسیون و آنالیز به یک جریان حامل کشیده می‌شوند. این ابزار تزریق جریان، جابجایی نمونه، پیش تغلیظ، تبدیل زایی و حذف ماتریس را بدون آماده سازی گسترده خارج از خط ساده می‌کند و برای کاربردهایی که نیاز به پاسخ سریع مانند نظارت بر فرآیند دارند مناسب است.

تولید هیدرید برای آنالیت‌های فرار

ژنراتور هیدرید عناصر تشکیل دهنده هیدرید را با استفاده از بوروهیدرید سدیم به گونه‌های فرار تبدیل می‌کند تا حساسیت تا 100 برابر افزایش یابد. هیدریدهای گازی به پلاسمای ICP-MS منتقل می‌شوند. این ابزار تولید هیدرید تشخیص عناصر مهم مانند آرسنیک، سلنیوم، آنتیموان و بیسموت را که هیدریدهای فرار را تشکیل می‌دهند افزایش می‌دهد و عملیات خودکار قابلیت‌های نظارت بر کیفیت آب و مطالعات بیولوژیکی را افزایش می‌دهد.

مولد بخار سرد برای تشخیص جیوه

مولد بخار سرد تبدیل اکسیداتیو ارگانومرکوری را به بخار جیوه عنصری اتمی برای افزایش حساسیت 10 برابری در تشخیص جیوه تسهیل می‌کند. این ابزار برای تعیین کمیت فوق العاده جیوه و آنالیز گونه زایی در انواع مختلف نمونه اختصاص داده شده است و عملکرد خودکار، توان عملیاتی و تکرارپذیری کارآمد را هنگام اندازه‌گیری جیوه فراهم می‌کند.

HPLC برای تشخیص خاص گونه

اتصال دستگاه ICP-MS برند PerkinElmer مدل ELAN DRC-e با HPLC امکان جفت کردن جداسازی عنصری و مولکولی را فراهم می‌کند. LC به طور فیزیکی گونه‌هایی را که با تشخیص عنصری اندازه گیری می‌شوند، حل می‌کند. LC-ICP-MS آنی کاربردهایی مانند آنالیز آرسنیک در غذاهای دریایی و مطالعات متابولیک را برای نظارت بر دارو و فلز تسهیل می‌کند. این ابزار جداسازی کروماتوگرافی تداخل را از نبولیزاسیون مستقیم نمونه حذف می‌کند.

GC برای آنالیز آلی فلزی

افزودن GC جداسازی نمونه را با فراریت برای تعیین کمیت مواد آلی فلزی مانند ترکیبات بوتیل قلع و متابولیت‌های متیل جیوه پس از مشتق سازی معرفی می‌کند. این ابزار با پیش پردازش GC یکپارچگی زایی را حفظ می‌کند و در عین حال مواد آلی دردسرساز را که حساسیت و دقت ICP-MS در نبولیزاسیون مستقیم را مختل می‌کنند حذف می‌کند.

نرم افزار برای کنترل ابزار و مدیریت داده‌ها

مجموعه نرم افزار ELAN پارامترهای سخت افزاری را کنترل کرده، جمع آوری و پردازش داده‌ها را مدیریت می‌کند، بهینه سازی DRC را فعال می‌کند و ابزارهایی را برای اجرای کنترل کیفیت و عیب یابی فراهم می‌کند. این نرم افزار راه‌حل‌هایی برای عملیات ابزار، اتوماسیون، تفسیر داده‌ها، و تجسم و گزارش‌دهی قابل تنظیم برای گردش‌های کاری سازنده ICP-MS ارائه می‌دهد و بازگشت سرمایه در ابزار و لوازم جانبی را به حداکثر می‌رساند.
