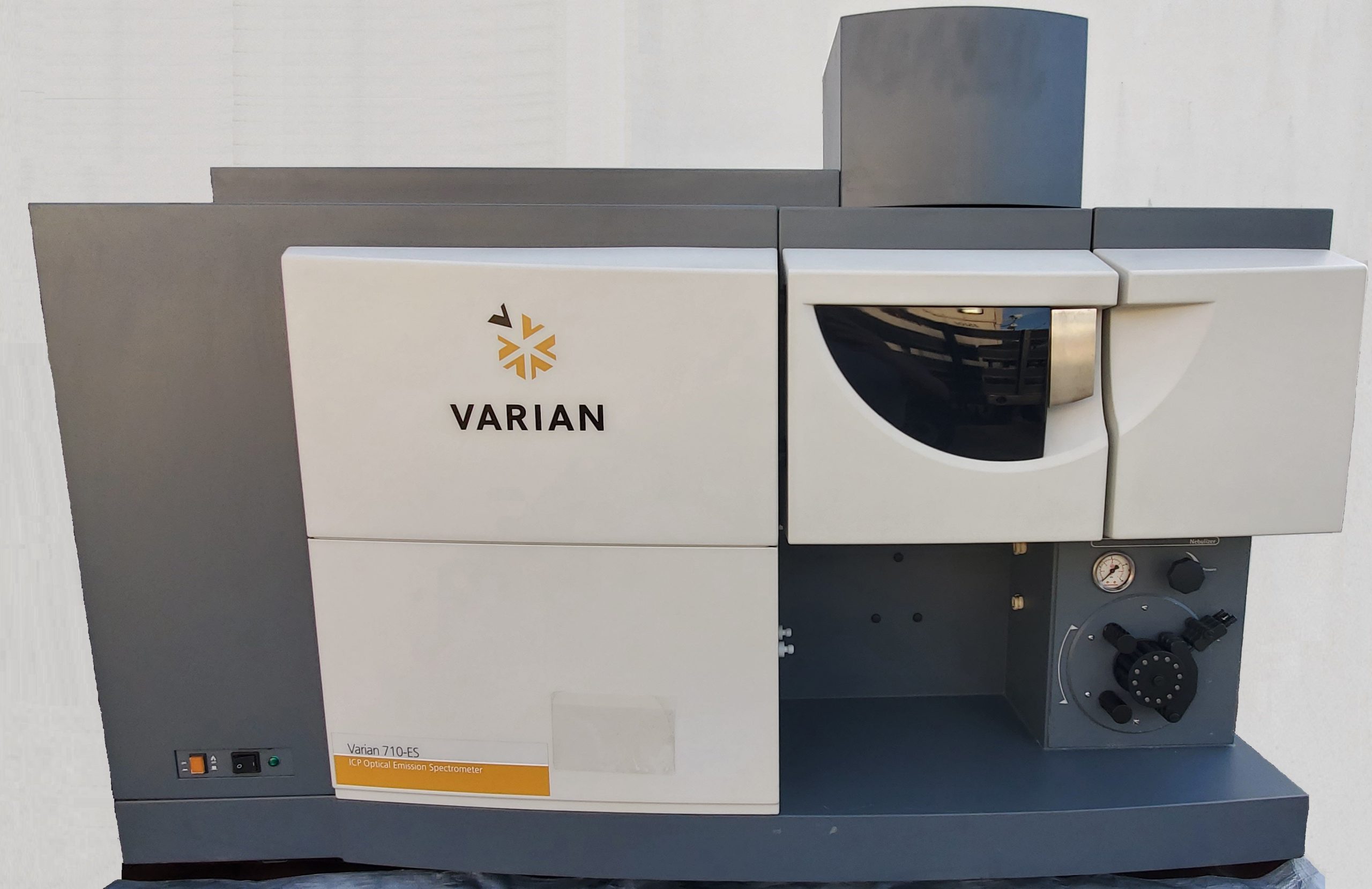

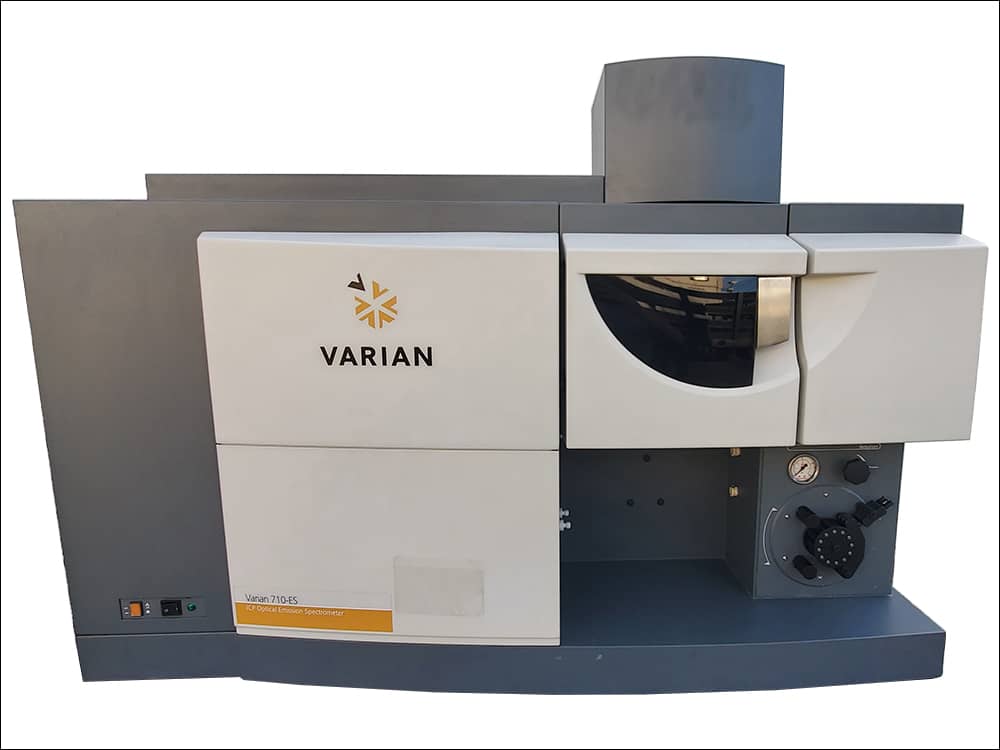

دستگاه ICP-OES برند VARIAN مدل 710

یکی از ابزارهای ICP-OES موجود در بازار، دستگاه ICP-OES برند VARIAN مدل 710 است که توسط Varian Inc. در سال 2006 راه اندازی شد و بعداً توسط Agilent Technologies در سال 2010 خریداری شد. دستگاه ICP-OES برند Varian مدل 710 برای آزمایشگاه‌هایی طراحی شده است که آنالیزهای معمول ICP-OES را انجام می‌دهند و برای عملکرد بدون ایراد، سهولت استفاده و قابلیت اطمینان ارزش قائل هستند. این سری از دستگاه بسته به نیازهای کاربردی، دو پیکربندی را ارائه می‌دهد: نمای محوری (710) و شعاعی (715) از پلاسما که در این دستگاه با نمای محوری سروکار داریم.

مشخصات فنی

سیستم نوری: طراحی Paschen-Runge

محدوده طول موج: 165-900 نانومتر

پهنای باند طیفی: <0.007 نانومتر (در 200 نانومتر)

وضوح: <0.008 نانومتر (در 200 نانومتر)

رابط نوری: 3 کانال

ورودی نمونه: مخروط ها، نبولایزرها، محفظه‌های اسپری

مشعل پلاسما: کوارتز یا سرامیک

فرکانس کاری: 27.12 مگاهرتز

توان ورودی: 1.5 کیلو وات

خنک کننده: سیستم آب چرخشی

محدودیت‌های تشخیص: سطوح زیر ppb

محدوده دینامیکی: > 8 مرتبه بزرگی

نرخ جریان گاز نبولایزر: 0.7 - 1.2 لیتر در دقیقه

نرخ جریان گاز کمکی: 0.5 - 1.5 لیتر در دقیقه

نرخ جذب نمونه: 0.1-1.5 میلی لیتر در دقیقه

اکتساب داده: تشخیص همزمان چند عنصری

نرم افزار: ICP Expert II

ویژگی‌های دستگاه

دستگاه ICP-OES برند VARIAN مدل 710 دارای چندین ویژگی است که آن را به ابزاری برجسته برای آنالیزهای معمول تبدیل می‌کند. برخی از این ویژگی‌ها عبارتند از:

پوشش طول موج پیوسته

آشکارساز CCD کل محدوده طول موج 167 تا 852 نانومتر را بدون هیچ شکاف یا همپوشانی پوشش می‌دهد. این ویژگی امکان افزایش دامنه دینامیکی و کاهش تداخل را فراهم می‌کند و حداکثر اطمینان را در نتایج ایجاد می‌کند.

عملکرد پلاسمای قوی

سیستم تولید پلاسما نتایج قابل اعتماد و قابل تکرار را حتی با ماتریس‌های پیچیده تضمین می‌کند. پلاسما می‌تواند نمونه‌هایی از حلال‌های آلی گرفته تا زباله‌های صنعتی و آب نمک را با حداقل آماده سازی نمونه کنترل کند. رابط مخروطی خنک شده نیاز به گاز برشی را از بین می‌برد و اثرات ماتریس را کاهش می‌دهد.

اندازه گیری با یک نما و در یک مرحله

نمای محوری (710) یا شعاعی (715) پلاسما را می‌توان بسته به نیاز و کاربرد انتخاب کرد. نمای محوری حساسیت بالاتر و محدودیت‌های تشخیص کمتر را برای عناصر کمیاب فراهم می‌کند و نمای شعاعی دقت و دقت بهتری را برای عناصر اصلی فراهم می‌کند. آشکارساز CCD هر دو نما را به طور همزمان می‌گیرد و امکان اندازه گیری یک مرحله ای همه عناصر را بدون تغییر نماها یا تغییر پارامترها فراهم می‌کند.

زمان گرم کردن و آنالیز سریع

دستگاه ICP-OES برند VARIAN مدل 710 دارای سریع ترین زمان گرم کردن در بین ابزارهای ICP-OES است (کمتر از 10 دقیقه) و با افزایش بهره وری و کاهش زمان از کار افتادگی همراه است. زمان آنالیز نیز به دلیل تشخیص همزمان تمام طول موج‌ها توسط آشکارساز CCD سریع است.

نرم افزار شهودی، قدرتمند و آسان برای استفاده

دستگاه ICP-OES برند VARIAN مدل 710 با نرم افزار ICP Expert Agilent ارائه می‌شود که رابط کاربر پسند و عملکرد جامع را برای خریدار ارائه می‌دهد. این نرم افزار امکان توسعه روش، جمع آوری داده ها، پردازش، گزارش دهی، کنترل کیفیت، عیب یابی و نگهداری آسان را فراهم می‌کند.

سیستم تراز مشعل

سیستم تراز مشعل قابلیتی است که امکان تراز آسان و دقیق مشعل پلاسما را با توجه به سیستم نوری فراهم می‌کند. دستگاه ICP-OES برند VARIAN مدل 710 از یک سیستم تراز مشعل موتوردار استفاده می‌کند که می‌تواند توسط نرم افزار یا توسط یک کنترل کننده دستی کنترل شود. سیستم تراز مشعل دارای سه درجه آزادی عمودی، افقی و چرخشی است. این سیستم شدت سیگنال و وضوح طیفی بهینه را تضمین می‌کند.

تصحیح پس‌زمینه

تصحیح پس‌زمینه ویژگی‌ای است که امکان تصحیح تداخل‌های طیفی ناشی از انتشار از پلاسما یا باندهای مولکولی در ماتریس نمونه را فراهم می‌کند. دستگاه ICP-OES برند VARIAN مدل 710 از دو روش تصحیح پس‌زمینه استفاده می‌کند: تصحیح منبع پیوسته و تصحیح خود معکوس. تصحیح منبع پیوسته از یک لامپ دوتریوم به عنوان منبع نور ثانویه استفاده می‌کند که یک طیف پیوسته را در سراسر محدوده طول موج ارائه می‌دهد. تصحیح خود معکوس از یک خط انتشار با شدت بالا از همان عنصر آنالیت استفاده می‌کند که به دلیل خودجذب در پلاسما، شدت آن معکوس شده است. هر دو روش تصحیح پس زمینه دقت و دقت نتایج را بهبود می‌بخشد.

لوازم جانبی دستگاه

دستگاه ICP-OES برند VARIAN مدل 710 دارای برخی ویژگی‌ها و لوازم جانبی اضافی است که می‌توان در این قسمت در مورد عملکرد و قابلیت‌های آن توضیح بیشتری خواهیم داد. برخی از این لوازم جانبی عبارتند از:

ژنراتور RF

ژنراتور RF منبع انرژی فرکانس رادیویی (RF) است که پلاسما را ایجاد کرده و از آن نگهداری می‌کند. دستگاه ICP-OES برند VARIAN مدل 710 از یک ژنراتور RF حالت جامد استفاده می‌کند که در فرکانس 40 مگاهرتز کار می‌کند و تا 1.6 کیلو وات توان را ارائه می‌دهد. ژنراتور RF دارای یک کنترل بازخورد توان است که به طور خودکار توان خروجی را برای مطابقت با امپدانس بار پلاسما تنظیم می‌کند. این امر ثبات و کارایی مطلوب پلاسما را تضمین می‌کند.

نبولایزر

نبولایزر وسیله ای است که نمونه مایع را به یک آئروسل خوب تبدیل می‌کند که می‌تواند به داخل پلاسما منتقل شود. این دستگاه از یک نبولایزر شیشه ای متحدالمرکز به عنوان دستگاه ورودی نمونه استاندارد استفاده می‌کند. نبولایزر شیشه ای متحدالمرکز دارای طراحی ساده و نیاز به جریان گاز کم است که آن را برای اکثر کاربردها مناسب می‌کند. با این حال انواع دیگر نبولایزرها مانند نبولایزرهای اولتراسونیک برای حساسیت بالا، نبولایزرهای حل شونده برای حلال‌های آلی یا نبولایزرهای تزریق مستقیم برای مواد جامد بالا را می‌توان برای کاربردهای خاص استفاده کرد.

محفظه اسپری

محفظه اسپری دستگاهی است که قطرات بزرگ و بخارات حلال را از آئروسل نمونه قبل از ورود به پلاسما خارج می‌کند. دستگاه ICP-OES برند VARIAN مدل 710 از یک محفظه اسپری سیکلون به عنوان دستگاه معرفی نمونه استاندارد استفاده می‌کند. محفظه اسپری سیکلون دارای راندمان حمل و نقل نمونه بالا و زمان شستشوی سریع است که آن را برای اکثر کاربردها مناسب می‌کند. با این حال انواع دیگر اتاق‌های اسپری مانند اتاق‌های اسپری دو گذر برای حلال‌های آلی، اتاق‌های اسپری نوع اسکات برای مواد جامد بالا یا اتاق‌های اسپری خنک‌شده با Peltier برای کنترل دما را می‌توان برای کاربردهای خاص استفاده کرد.

MFC گاز نبولایزر

کنترل جریان جرمی (MFC) گاز نبولایزر می‌تواند بر روی ابزارهای جدید نصب شود یا به سیستم‌های موجود مجهز شود. MFC کنترل دقیق و مداوم جریان گاز نبولایزر را فراهم می‌کند و تکرارپذیری روزانه را بهبود می‌بخشد و رانش‌ها و نوسانات را کاهش می‌دهد. MFC همچنین امکان بهینه سازی جریان گاز نبولایزر را برای انواع مختلف نمونه‌ها و ماتریس‌ها فراهم می‌کند.

نمونه برداری خودکار SPS 3

نمونه برداری خودکار SPS 3 می‌تواند تا 360 نمونه با حجم‌ها و ماتریس‌های مختلف را مدیریت کند. نمونه‌بردار خودکار SPS 3 دارای یک ایستگاه شستشوی سریع، پمپ آبکشی دوگانه و پمپ پریستالتیک است که تحویل نمونه کارآمد و حداقل انتقال را تضمین می‌کند. نمونه‌بردار خودکار SPS 3 همچنین می‌تواند با نرم‌افزار ICP Expert Agilent برای آنالیز خودکار نمونه و کنترل کیفیت استفاده شود.

چیلر

چیلر گردش آب را برای رابط مخروطی خنک شده و مشعل پلاسما فراهم می‌کند. چیلر عملکرد و پایداری بهینه پلاسما و سیستم نوری را تضمین می‌کند و همچنین مصرف آب و ضایعات را در مقایسه با خنک کردن با آب لوله کشی کاهش می‌دهد.
