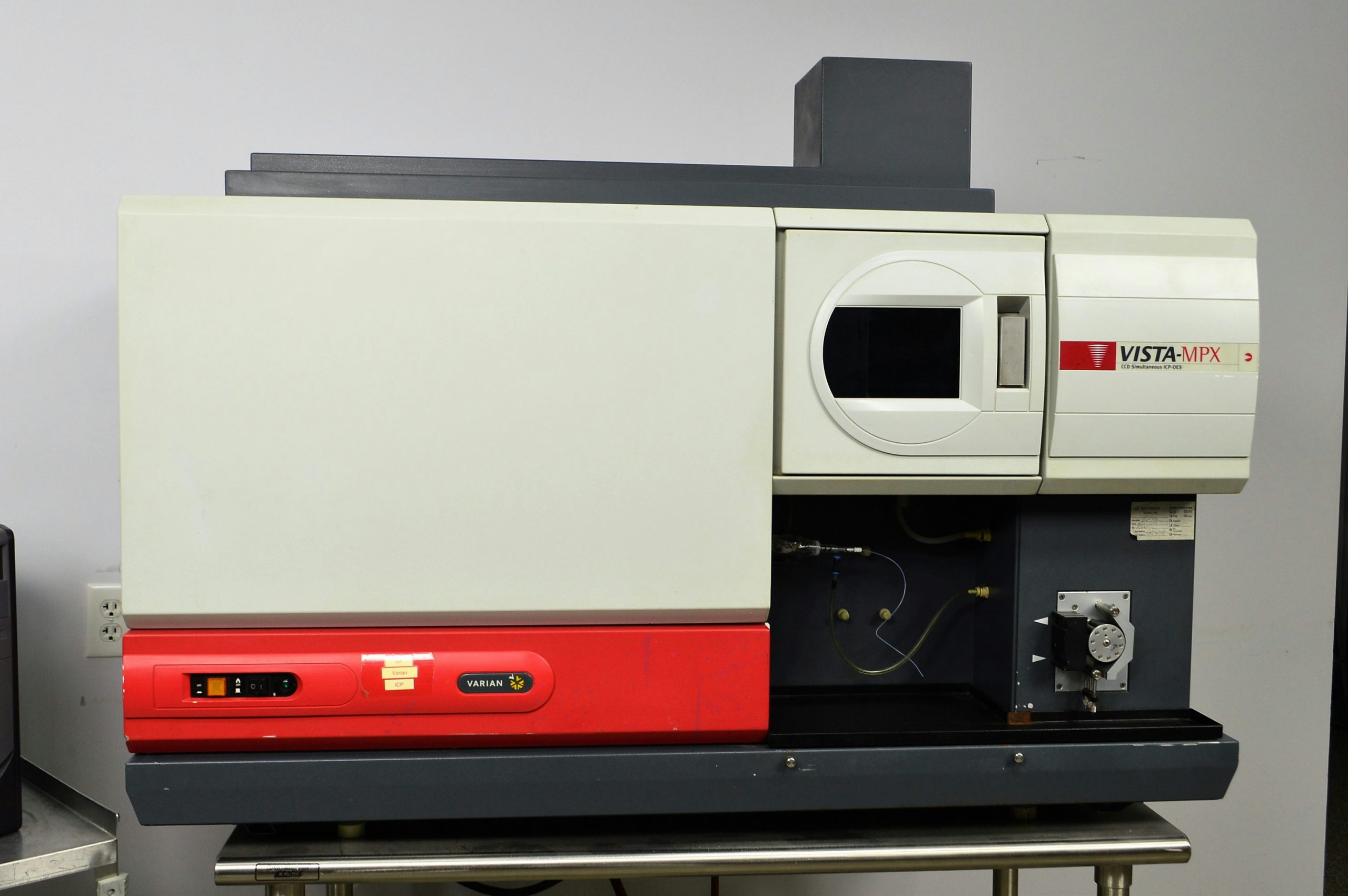

دستگاه ICP-OES برند VARIAN مدل VISTA-MPX

یکی از سیستم‌های ICP-OES موجود در بازار، دستگاه ICP-OES برند VARIAN مدل VISTA-MPX است که به منظور ارائه بهره وری ICP-OES همزمان با داشتن قیمت مناسب طراحی شده است. این دستگاه یک سیستم یکپارچه است که می‌تواند برای کاربردهای زیست محیطی، شیمیایی و صنعتی مورد استفاده قرار بگیرد و مزایای زیادی مانند پوشش کامل طول موج، اندازه گیری همزمان، عملکرد ساده و قابلیت اطمینان بالا را ارائه می‌دهد.

مشخصات فنی

نوع دستگاه: ICP-OES رومیزی

پیکربندی پلاسما: پلاسمای محوری یا شعاعی

ژنراتور: 40 مگاهرتز با حداکثر توان 1.6 کیلووات، بدون شبکه منطبق یا خازن تنظیم

پلی کروماتور: پلی کروماتور echelle پاکسازی شده

آشکارساز: آشکارساز مگاپیکسلی (MPX) با نور دستگاه جفت شارژ (CCD)

مشعل: مشعل کوارتز با سه لوله متحدالمرکز برای نمونه آئروسل، گاز پلاسما و گاز کمکی

نرخ جریان گاز پلاسما: 10-20 لیتر در دقیقه

نرخ جریان گاز کمکی: 0.5-2 لیتر در دقیقه

پراکندگی: پراکندگی خطی متقابل 0.8 نانومتر بر میلی متر

پاکسازی: تصفیه گاز نیتروژن برای حذف خطوط جذب جوی

طراحی نوری: طراحی ثبت شده برای حذف قطعات متحرک مانند کرکره یا فیلتر

محدوده طول موج: 165-785 نانومتر

وضوح طیفی: <0.008 نانومتر در 200 نانومتر

نوع آشکارساز: آشکارساز MPX مگاپیکسلی با بیش از 1.1 میلیون پیکسل در طراحی آرایه CCD منطقه بزرگ

خنک کننده: برای عملکرد کم صدا و بهبود محدودیت‌های تشخیص تا -30 درجه سانتیگراد خنک می‌شود

پوشش طول موج: پوشش کامل برای اندازه گیری همزمان همه عناصر بدون اسکن

تصحیح و استانداردسازی: تصحیح پس‌زمینه و استانداردسازی داخلی برای نتایج دقیق و دقیق با پایداری طولانی‌مدت

اجزای ورودی نمونه: پمپ پریستالتیک، نبولایزر، محفظه اسپری و مشعل

سازگاری: انواع مختلف نبولایزر و محفظه‌های اسپری برای انواع نمونه و ماتریس‌های مختلف موجود است

نرخ جذب نمونه: 0.2-2 میلی لیتر در دقیقه

سیستم تخلیه نمونه: پمپ تخلیه یا تخلیه گرانشی

نام نرم افزار: نرم افزار ICP-Expert

عملکرد: کنترل کامل کامپیوتری تمام پارامترهای ابزار، بهینه سازی سریع، عملکرد از راه دور، جمع آوری و پردازش خودکار داده ها، عملکردهای کنترل کیفیت و تولید گزارش

فرمت‌های داده: پشتیبانی از فرمت‌های مختلف داده و گزینه‌های چاپ و انتقال داده

انطباق با مقررات: مطابقت با استانداردهای نظارتی مانند EPA، ISO و ASTM ایالات متحده

طول: 110 سانتی متر

عرض: 75 سانتی متر

ارتفاع: 80 سانتی متر

وزن: 180 کیلوگرم

ولتاژ: 200–240 VAC

فرکانس: 50/60 هرتز

جریان: 16 A

مصرف برق: 3 کیلو ولت آمپر

محدوده دما: 15-35 درجه سانتیگراد

محدوده رطوبت: 20-80٪ (غیر متراکم)

دستگاه ICP-OES برند VARIAN مدل VISTA-MPX یک سیستم آشکارساز آرایه ای CCD (دستگاه جفت شارژ) مبتنی بر سیستم ICP-OES همزمان است که می‌تواند کل طیف طول موج را در یک مرتبه خواندن بدون اسکن ضبط کند. این دستگاه اولین آشکارساز ICP در جهان است که بیش از 1.1 میلیون پیکسل را در یک ناحیه بزرگ و با طراحی آرایه CCD ارائه می‌کند. این بدان معنی است که دستگاه ICP-OES برند VARIAN مدل VISTA-MPX می‌تواند تمام عناصر را از قسمت در میلیارد تا درصد در یک مرحله اندازه گیری کند و در زمان و هزینه‌های آرگون صرفه جویی کند. این دستگاه همچنین پوشش کامل طول موج را فراهم می‌کند، به این معنی که با انتخاب بهترین طول موج برای هر عنصر می‌توان به راحتی از تداخل‌های طیفی جلوگیری کرد. این ابزار تصحیح پس‌زمینه و استانداردسازی داخلی را به طور همزمان ارائه می‌کند که منجر به نتایج دقیق‌تر با پایداری طولانی‌مدت می‌شود.

دستگاه ICP-OES برند VARIAN مدل VISTA-MPX بسته به نوع نمونه و ماتریس، در پیکربندی‌های پلاسمایی با دید محوری یا شعاعی موجود است. پیکربندی محوری حساسیت بهتر و محدودیت‌های تشخیص کمتر را برای اکثر عناصر فراهم می‌کند اما پیکربندی شعاعی تحمل بهتری نسبت به جامدات محلول بالا و حلال‌های آلی فراهم می‌کند. این دستگاه همچنین دارای یک ژنراتور RF (فرکانس رادیویی) با فرکانس 40 مگاهرتز است که می‌تواند هر نوع نمونه را به راحتی مدیریت کند.

این ابزار توسط یک نرم افزار قدرتمند به نام ICP-Expert کنترل می‌شود که همه کاره بوده و یادگیری آن آسان است. این نرم افزار امکان کنترل کامل تمام پارامترهای ابزار، بهینه سازی سریع، عملکرد از راه دور، جمع آوری و پردازش خودکار داده ها، عملکردهای کنترل کیفیت و تولید گزارش را می‌دهد. این نرم افزار همچنین ابزارهای مختلفی را برای توسعه روش، ویرایش طیفی، تصحیح تداخل و کالیبراسیون فراهم می‌کند.

ویژگی‌های دستگاه

دستگاه ICP-OES برند VARIAN مدل VISTA-MPX دارای چندین ویژگی است که آن را به یک سیستم برتر ICP-OES برای کاربردهای مختلف تبدیل می‌کند. برخی از این ویژگی‌ها عبارتند از:

آشکارساز MPX مگاپیکسلی

آشکارساز MPX قلب سیستم Vista-MPX است که بیش از 1.1 میلیون پیکسل را در طراحی آرایه CCD ناحیه بزرگ ارائه می‌دهد. آشکارساز MPX می‌تواند کل طیف طول موج از 165 نانومتر تا 785 نانومتر را در یک مرتبه خوانش بدون اسکن ضبط کند. این بدان معنی است که تمام عناصر را می‌توان به طور همزمان در یک مرحله اندازه گیری کرد و در زمان و هزینه‌های آرگون صرفه جویی کرد. آشکارساز MPX همچنین پوشش کامل طول موج را فراهم می‌کند، به این معنی که با انتخاب بهترین طول موج برای هر عنصر می‌توان به راحتی از تداخل‌های طیفی جلوگیری کرد. علاوه بر این، آشکارساز MPX تصحیح پس‌زمینه و استانداردسازی داخلی را به طور همزمان ارائه می‌کند، که منجر به نتایج دقیق‌تر با پایداری طولانی‌مدت می‌شود. آشکارساز MPX تا -30 درجه سانتیگراد خنک می‌شود تا حداکثر عملکرد را با نویز کم و بهترین محدودیت‌های تشخیص ممکن ارائه دهد.

سیستم‌های مشاهده پلاسمای بهینه شده

دستگاه ICP-OES برند VARIAN مدل VISTA-MPX دو گزینه مشاهده پلاسما را ارائه می‌دهد: محوری یا شعاعی. پیکربندی محوری حساسیت بهتر و محدودیت‌های تشخیص کمتر را برای اکثر عناصر فراهم می‌کند اما پیکربندی شعاعی تحمل بهتری نسبت به جامدات محلول بالا و حلال‌های آلی فراهم می‌کند. سیستم‌های مشاهده پلاسما برای هر پیکربندی بهینه‌سازی شده‌اند تا از حداکثر جمع‌آوری نور و حداقل نور اضافی اطمینان حاصل شود. سیستم‌های مشاهده پلاسما دارای یک طراحی نوری ثبت شده نیز هستند که قطعات متحرک مانند کرکره یا فیلتر را حذف می‌کنند. این امر باعث افزایش قابلیت اطمینان و کاهش هزینه‌های نگهداری سیستم می‌شود.

ژنراتور RF با کارکرد قوی

ژنراتور RF وظیفه ایجاد و نگهداری پلاسمایی را بر عهده دارد که اتم‌ها و یون‌های موجود در نمونه را تحریک می‌کند. این دستگاه دارای یک ژنراتور RF با فرکانس 40 مگاهرتز است که می‌تواند هر نوع نمونه ای را به راحتی مدیریت کند. ژنراتور RF می‌تواند تا 1.6 کیلووات توان را به پلاسما برساند و از یک پلاسمای پایدار و قابل تکرار برای همه عناصر اطمینان حاصل کند. ژنراتور RF همچنین دارای یک طرح ابتکاری است که نیاز به شبکه یا خازن تنظیم کننده را از بین می‌برد. این ویژگی عملیات را ساده می‌کند و هزینه‌های نگهداری سیستم را کاهش می‌دهد.

نرم افزار ICP-Expert

نرم افزار ICP-Expert رابط کاربری سیستم Vista-MPX است که کنترل کامل تمام پارامترهای ابزار، بهینه سازی سریع، عملیات از راه دور، جمع آوری و پردازش خودکار داده ها، عملکردهای کنترل کیفیت و تولید گزارش این نرم افزار و همچنین ابزارهای مختلفی را برای توسعه روش، ویرایش طیفی، تصحیح تداخل و کالیبراسیون فراهم می‌کند. این نرم افزار همه کاره بوده و یادگیری آن آسان است و یک رابط کاربری گرافیکی دارد که کاربر را در هر مرحله از آنالیز راهنمایی می‌کند. این نرم افزار همچنین از فرمت‌های مختلف داده و گزینه‌های چاپ و انتقال داده و همچنین مطابقت با استانداردهای نظارتی مانند EPA، ISO و ASTM ایالات متحده پشتیبانی می‌کند.

لوازم جانبی دستگاه

دستگاه ICP-OES برند VARIAN مدل VISTA-MPX دارای لوازم جانبی متعددی است که عملکرد آن را افزایش می‌دهد. برخی از این لوازم جانبی عبارتند از:

سیستم ورودی نمونه

سیستم ورودی نمونه از یک پمپ پریستالتیک، نبولایزر، محفظه اسپری و مشعل تشکیل شده است. سیستم ورودی نمونه، نمونه را به صورت آئروسل به پلاسما می‌رساند. دستگاه ICP-OES برند VARIAN مدل VISTA-MPX با طیف وسیعی از نبولایزرها و محفظه‌های اسپری ارائه می‌شود که می‌توانند بر اساس نوع نمونه و ماتریس انتخاب شوند. نبولایزرها شامل انواع متحدالمرکز، جریان متقاطع، شیار V و اولتراسونیک هستند. محفظه‌های اسپری شامل انواع سیکلونیک، دو گذر اسکات و خنک شونده با پلتیر می‌باشد. مشعل از کوارتز ساخته شده و دارای سه لوله متحدالمرکز است: یک لوله داخلی برای نمونه آئروسل، یک لوله میانی برای گاز پلاسما و یک لوله بیرونی برای گاز کمکی.

نمونه‌بردار خودکار

نمونه‌بردار خودکار یک لوازم جانبی اختیاری است که فرآیند ورودی نمونه را خودکار می‌کند. نمونه‌بردار خودکار می‌تواند تا 240 ویال نمونه را در خود جای دهد و می‌تواند برای انجام کارهای مختلف مانند رقیق‌سازی نمونه، افزودن استاندارد داخلی و شستشو برنامه‌ریزی شود. نمونه‌بردار خودکار همچنین می‌تواند با یک بارکدخوان برای شناسایی و ردیابی نمونه ادغام شود.

مولد هیدرید

مولد هیدرید یک لوازم جانبی اختیاری است که محدودیت‌های تشخیص برخی از عناصر مانند آرسنیک، سلنیوم، آنتیموان، بیسموت و قلع را بهبود می‌بخشد. مولد هیدرید این عناصر را با واکنش دادن آنها با بوروهیدرید سدیم در محلول اسیدی به هیدریدهای فرار تبدیل می‌کند. سپس هیدریدها توسط یک گاز حامل به داخل پلاسما کشیده می‌شوند و توسط دستگاه ICP-OES برند VARIAN مدل VISTA-MPX اندازه گیری می‌شوند.

سیستم فرسایش لیزری

سیستم فرسایش لیزری یک لوازم جانبی اختیاری است که امکان آنالیز مستقیم نمونه‌های جامد مانند فلزات، آلیاژها، سرامیک ها، سنگ‌ها و مواد معدنی را فراهم می‌کند. سیستم فرسایش لیزری از یک پرتو لیزر پالسی برای تبخیر مقدار کمی از سطح نمونه جامد استفاده می‌کند. سپس مواد تبخیر شده توسط یک گاز حامل به پلاسما منتقل شده و توسط این دستگاه اندازه گیری می‌شود.
